Description

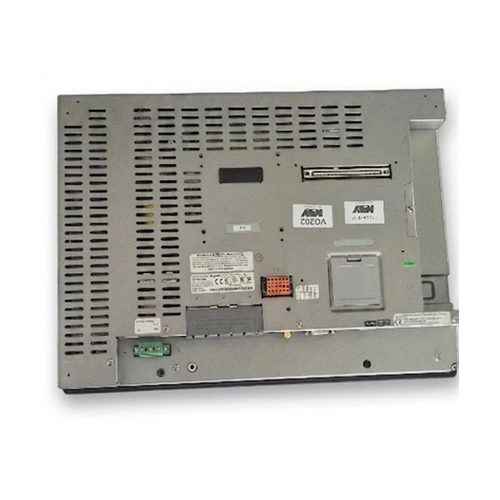

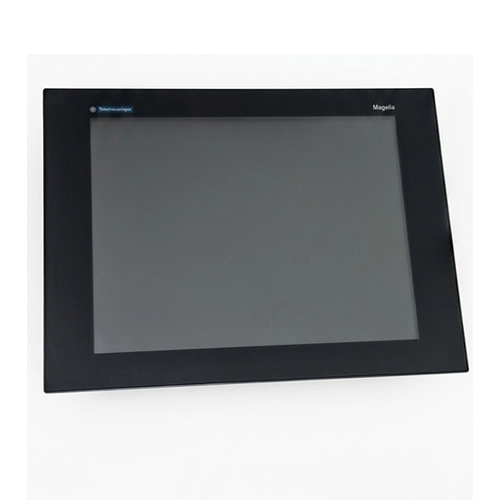

XBTGT7340 – Terminal Magelis tactile 15″

Le XBTGT7340 est un terminal opérateur avancé de la gamme Magelis XBT GT de Schneider Electric. Équipé d’un écran TFT couleur rétroéclairé de 15 pouces avec une résolution XGA 1024 x 768 pixels, il permet la supervision, le contrôle et le pilotage des installations industrielles grâce à une interface tactile intuitive et performante. Compatible avec le logiciel Vijeo Designer, il constitue une solution haut de gamme pour les applications industrielles les plus exigeantes.

Conçu pour les environnements industriels difficiles, ce terminal fonctionne sous 24 VDC et dispose de nombreuses interfaces de communication : Ethernet, USB, liaisons série ainsi qu’un emplacement pour carte de communication bus terrain. Sa face avant IP65 / NEMA 4X garantit une excellente résistance aux poussières et aux projections d’eau.

Découvrez également notre catalogue complet :

Catalogue OBS’Automates

Pour consulter la documentation Schneider Electric :

Schneider Electric

Caractéristiques techniques

Référence : XBTGT7340
Marque : Schneider Electric
Gamme : Magelis XBT GT
Type : Terminal opérateur tactile avancé
Écran : TFT LCD couleur rétroéclairé
Taille écran : 15 pouces
Résolution : 1024 x 768 pixels (XGA)
Nombre de couleurs : 65 536 couleurs
Technologie tactile : Écran tactile analogique résistif
Processeur : CPU RISC 266 MHz
Mémoire Flash : 32 Mo
Mémoire SRAM : 512 Ko avec sauvegarde par batterie lithium
Logiciel de configuration : Vijeo Designer
Alimentation : 24 VDC
Plage de tension : 19,2 à 28,8 VDC
Puissance consommée : 42 W
Communication série : RS232C / RS422 / RS485
Port Ethernet : 10BASE-T / 100BASE-TX RJ45
Ports USB : 2 ports USB Host (V1.1)
Entrée vidéo : Composite vidéo NTSC/PAL
Entrée audio : Oui
Sortie audio : Oui
Emplacement mémoire : 1 carte Compact Flash ≥ 1 Go
Emplacement communication : 1 carte bus terrain (DeviceNet, Profibus DP)
Horloge temps réel : Intégrée
Indice de protection face avant : IP65 / NEMA 4X
Indice de protection arrière : IP20
Montage : Encastrable sur pupitre
Dimensions : 39,5 × 29,4 × 6 cm
Poids : 5,6 kg
EAN : 3595863885262
Produit testé avant expédition
Garantie : 1 an

Pourquoi choisir le XBTGT7340 ?

Tout d’abord, son grand écran couleur de 15 pouces offre un confort de visualisation optimal pour les applications de supervision complexes.

Ensuite, sa compatibilité avec Vijeo Designer facilite le développement et la maintenance des applications IHM.

Par ailleurs, ses nombreuses interfaces de communication permettent une intégration simple dans des architectures industrielles avancées.

Enfin, sa robustesse et sa protection IP65 garantissent une excellente fiabilité dans les environnements industriels exigeants.

Les principaux avantages

✅ Écran TFT couleur 15 pouces
✅ Résolution XGA 1024 x 768 pixels
✅ Communication Ethernet et série intégrée
✅ 2 ports USB Host
✅ Compatible Vijeo Designer
✅ Lecteur Compact Flash intégré
✅ Entrées/sorties audio et vidéo
✅ Face avant IP65 / NEMA 4X
✅ Produit testé avant expédition
✅ Garantie 1 an

Applications industrielles

• Interface homme-machine (IHM)
• Supervision industrielle avancée
• Contrôle de process
• Automatisation industrielle
• Machines spéciales
• Agroalimentaire
• Traitement des eaux
• Maintenance d’installations industrielles

Contrôle qualité et garantie

Chaque XBTGT7340 est vérifié et testé avant expédition afin de garantir son bon fonctionnement. Vous bénéficiez d’une garantie de 1 an.
