Description

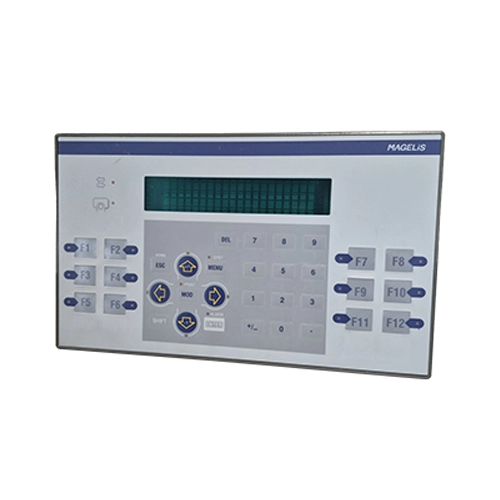

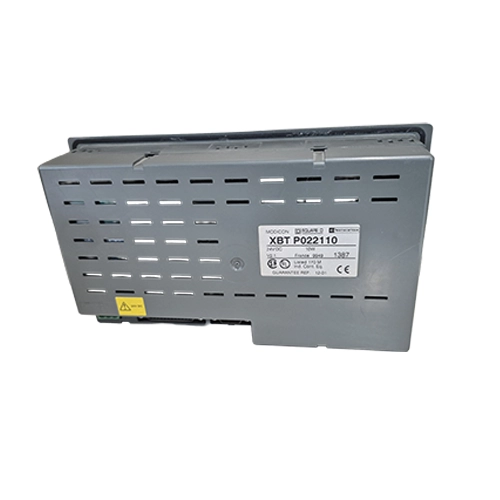

XBTP022110 – Terminal Magelis 24VDC fluorescent

Le XBTP022110 est un terminal opérateur industriel de la gamme Magelis XBT-P de Schneider Electric (Télémécanique). Équipé d’un afficheur fluorescent vert de 2 lignes x 20 caractères, il permet le dialogue homme-machine dans les applications industrielles nécessitant un affichage clair des messages, alarmes et données process. Grâce à sa technologie d’affichage fluorescent, il garantit une excellente lisibilité, même dans les environnements fortement éclairés.

Ce terminal dispose d’un clavier complet intégrant 12 touches de fonction, 10 touches de service et un pavé numérique de 12 touches. Contrairement au modèle XBTP022010, cette version intègre un port imprimante RS232C ainsi qu’une fonction d’historisation des alarmes (log), permettant l’enregistrement des événements et l’édition des données.

Découvrez également notre catalogue complet :

👉 https://www.obsautomates.com/catalogue/

Pour consulter la documentation Schneider Electric :

👉 https://www.se.com

Caractéristiques techniques

Référence : XBTP022110
Marque : Schneider Electric / Télémécanique
Gamme : Magelis XBT-P
Type : Terminal opérateur industriel
Écran : Afficheur fluorescent vert
Format d’affichage : 2 lignes x 20 caractères
Technologie d’affichage : Matrice fluorescente verte (5 x 7 pixels)
Hauteur des caractères : 5 mm
Alimentation : 24 VDC non isolée
Plage de tension : 18 à 30 VDC
Ondulation maximale : 25 %
Consommation : 10 W
Touches de fonction : 12
Touches de service : 10
Touches numériques : 12
Mémoire : 256 Ko Flash EEPROM
Capacité applicative : Environ 400 pages d’application
Pages d’alarmes : Jusqu’à 256 pages
Fonction historique : Oui (stockage des alarmes)
Communication : RS232C / RS422 / RS485
Protocoles : Multiprotocoles téléchargeables (Modbus, Uni-Telway, Siemens, Allen Bradley, Omron, etc.)
Port imprimante : Oui – RS232C
Horloge temps réel : Accès à l’horloge de l’automate
Connecteur série : SUB-D femelle 25 broches
Connecteur imprimante : SUB-D mâle 9 broches
Indice de protection face avant : IP65 / NEMA 4X
Montage : Encastrable sur pupitre
Dimensions : 25 × 18 × 6 cm
Poids : 0,8 kg
EAN : Non communiqué par le fabricant
Produit testé avant expédition
Garantie : 1 an

Pourquoi choisir le XBTP022110 ?

Tout d’abord, son afficheur fluorescent garantit une excellente visibilité des informations dans tous les environnements industriels. De plus, sa fonction d’historisation des alarmes permet un meilleur suivi des événements machine. Par ailleurs, la présence d’un port imprimante facilite l’édition des rapports et des alarmes. Enfin, sa compatibilité multiprotocole simplifie son intégration avec de nombreux automates industriels.

Les principaux avantages

✅ Afficheur fluorescent haute visibilité
✅ Affichage 2 lignes x 20 caractères
✅ Clavier complet avec pavé numérique
✅ Historique des alarmes intégré
✅ Port imprimante RS232C
✅ Communication RS232 / RS422 / RS485
✅ Multiprotocoles téléchargeables
✅ Face avant IP65 / NEMA 4X
✅ Produit testé avant expédition
✅ Garantie 1 an

Applications industrielles

• Dialogue homme-machine (IHM)
• Affichage des données process
• Historisation des alarmes
• Supervision industrielle
• Machines automatisées
• Contrôle de process
• Conditionnement et emballage
• Maintenance industrielle

Contrôle qualité et garantie

Chaque XBTP022110 est vérifié et testé avant expédition afin de garantir son bon fonctionnement. Vous bénéficiez d’une garantie de 1 an.
