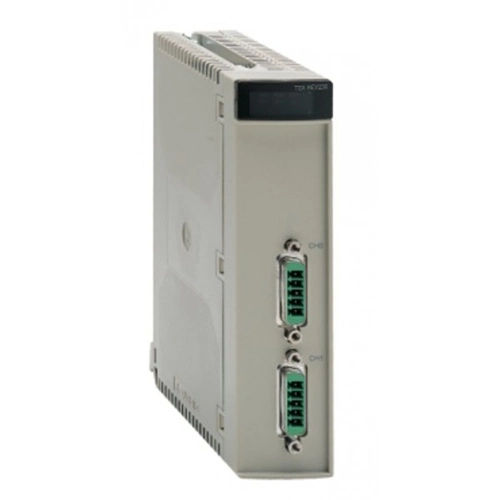

TSXREY200 : module maître de rack télécommandé Bus X pour automate Modicon Premium

Le TSXREY200 est un module de communication Bus X Remote Rackmaster de la gamme Modicon Premium de Schneider Electric. Il permet d’étendre l’architecture d’un automate Premium en reliant des racks distants via le Bus X, tout en conservant les performances du système d’origine. Ce module fonctionne en mode Maître ou Esclave selon sa position dans l’architecture.

Le TSXREY200 est particulièrement utilisé dans les installations nécessitant l’éloignement physique des racks d’E/S par rapport à l’automate principal. Grâce à ce système, la distance entre les segments du Bus X peut atteindre jusqu’à 350 mètres, sans dégradation des performances d’acquisition ou de commande des E/S.

Le module dispose de 2 canaux de communication indépendants équipés de connecteurs SUB-D 9 points. Des voyants de diagnostic intégrés permettent de surveiller en temps réel l’état du module, des canaux de communication et les éventuels défauts internes ou externes.

Compatible avec les automates Modicon Premium, le TSXREY200 constitue une solution fiable pour les architectures d’automatisation distribuées nécessitant des racks déportés.

Découvrez également notre gamme complète d’automates programmables, cartes d’E/S, processeurs et accessoires industriels dans notre catalogue :

👉 https://www.obsautomates.com/catalogue/

Pour consulter la documentation officielle Schneider Electric :

👉 https://www.se.com

Caractéristiques techniques

Référence : TSXREY200
Marque : Schneider Electric
Gamme : Modicon Premium
Type : Module maître de rack télécommandé Bus X
Fonction : Extension et déport de racks Bus X
Mode de fonctionnement : Maître / Esclave
Nombre de canaux : 2
Méthode d’accès : Master/Slave
Connectique :

• 2 connecteurs SUB-D 9 points
• 1 connecteur pour canal 0
• 1 connecteur pour canal 1

Distance maximale de déport : jusqu’à 350 m par segment Bus X
Consommation : 500 mA sous 5 VDC
Voyants de diagnostic :

• RUN
• ERR
• I/O
• MST
• CH0
• CH1

Compatible racks Modicon Premium
Compatible Bus X Premium
Format module : Standard
Montage sur rack Premium
Indice de protection : IP20
Conforme RoHS et REACH
Produit testé avant expédition
Garantie : 1 an

Pourquoi choisir le TSXREY200 ?

Tout d’abord, ce module permet de déporter des racks d’E/S sur plusieurs centaines de mètres sans perte de performance.

Ensuite, ses deux canaux de communication offrent une grande souplesse dans l’architecture des installations.

Par ailleurs, ses nombreux voyants de diagnostic facilitent la maintenance et le dépannage.

De plus, sa compatibilité native avec les automates Modicon Premium garantit une intégration rapide.

Enfin, chaque module est testé avant expédition afin de garantir son bon fonctionnement.

Les principaux avantages

✅ Extension de racks Bus X jusqu’à 350 m
✅ Fonctionnement Maître ou Esclave
✅ 2 canaux de communication
✅ Connecteurs SUB-D 9 points
✅ Diagnostic intégré par LED
✅ Compatible Modicon Premium
✅ Architecture distribuée performante
✅ Installation simple
✅ Produit testé avant expédition
✅ Garantie 1 an

Applications industrielles

Le TSXREY200 est particulièrement adapté pour :

• Automatisation industrielle distribuée
• Déport de racks d’E/S
• Grandes lignes de production
• Traitement des eaux
• Industrie agroalimentaire
• Industrie chimique
• Installations de manutention
• Contrôle de process
• Modernisation d’installations Premium
• Réseaux d’automates industriels

Grâce à sa capacité d’extension Bus X, ce module constitue une solution idéale pour les installations nécessitant des racks éloignés du processeur principal.

Contrôle qualité et garantie

Chaque TSXREY200 est vérifié et testé avant expédition afin de garantir son bon fonctionnement. Vous bénéficiez également d’une garantie de 1 an pour sécuriser votre achat.;                          n
