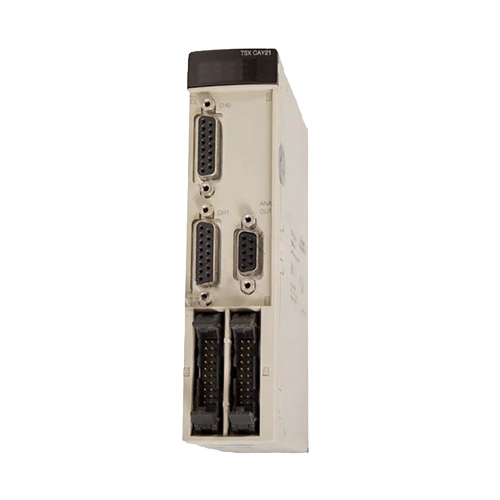

TSXCAY21 : module de contrôle de mouvement pour servomoteurs Modicon Premium

Le TSXCAY21 est un module de contrôle de mouvement de la gamme Modicon Premium de Schneider Electric. Conçu pour le pilotage précis de servomoteurs, il permet la gestion de mouvements complexes tels que le positionnement, le suivi d’axe, les profils de vitesse et les synchronisations de mouvements industriels. Ce module prend en charge jusqu’à 2 axes contrôlés et s’intègre parfaitement aux automates Modicon Premium.

Grâce à ses fonctions avancées de contrôle de mouvement, le TSXCAY21 permet de gérer des trajectoires trapézoïdales ou paraboliques, tout en assurant une excellente précision de positionnement. Il est compatible avec différents types de codeurs absolus et incrémentaux, ce qui facilite son intégration dans de nombreuses applications industrielles.

Le module intègre de nombreuses fonctions de diagnostic et de sécurité : contrôle du retour codeur, surveillance du servovariateur, vérification de l’arrêt d’urgence, validation des paramètres et contrôle de l’exécution des mouvements. Ces fonctions garantissent une exploitation fiable des machines automatisées.

Compatible avec les automates Modicon Premium, le TSXCAY21 est particulièrement adapté aux machines de conditionnement, de manutention, de textile, d’assemblage et de contrôle de mouvement industriel.

Découvrez également notre gamme complète d’automates programmables, cartes d’E/S et accessoires industriels dans notre catalogue :

👉 https://www.obsautomates.com/catalogue/

Pour consulter la documentation officielle Schneider Electric :

👉 https://www.se.com

Caractéristiques techniques

Référence : TSXCAY21
Marque : Schneider Electric
Gamme : Modicon Premium
Type : Module de contrôle de mouvement
Application : Commande de servomoteurs
Nombre d’axes : 2 axes
Modes de fonctionnement :

• Automatique
• Manuel
• Follower
• Direct Drive
• Arrêt

Profils de mouvement :

• Trapézoïdal
• Parabolique

Temps d’accélération : 8 ms à 10 s
Résolution : 0,5 à 1000 unités de position par point
Vitesse d’acquisition : 54 000 à 270 000 points/minute
Compatibilité codeurs :

• Codeurs absolus SSI 16 à 25 bits
• Codeurs incrémentaux RS422 5 V
• Codeurs incrémentaux 10 à 30 V
• Entrées capteurs 2 fils / 3 fils 24 VDC

Fréquence codeur SSI : 200 kHz
Fréquence codeur incrémental :

• 500 kHz (x1)
• 1000 kHz en comptage
• 250 kHz en entrée x4

Tension d’alimentation auxiliaire : 24 VDC
Consommation :

• 200 mA sous 5 VDC
• 300 mA sous 24 VDC

Connectiques :

• SUB-D 15 points
• SUB-D 9 points
• HE10 20 points

Protection :

• Court-circuit
• Inversion de polarité
• Protection thermique

Diagnostic par LED
Compatible Modicon Premium
Indice de protection : IP20
Produit testé avant expédition
Garantie : 1 an

Pourquoi choisir le TSXCAY21 ?

Tout d’abord, ce module permet un contrôle précis des servomoteurs industriels.

Ensuite, il prend en charge plusieurs technologies de codeurs, facilitant l’intégration dans les installations existantes.

Par ailleurs, ses nombreux contrôles de sécurité garantissent un fonctionnement fiable des équipements.

De plus, ses profils de mouvement avancés permettent d’optimiser les performances des machines automatisées.

Enfin, chaque module est testé avant expédition afin de garantir son bon fonctionnement.

Les principaux avantages

✅ Contrôle de 2 axes servomoteurs
✅ Compatible codeurs absolus et incrémentaux
✅ Profils trapézoïdaux et paraboliques
✅ Diagnostic intégré
✅ Contrôle du retour codeur
✅ Surveillance du servovariateur
✅ Compatible Modicon Premium
✅ Protections intégrées
✅ Produit testé avant expédition
✅ Garantie 1 an

Applications industrielles

Le TSXCAY21 est particulièrement adapté pour :

• Machines de conditionnement
• Machines textiles
• Systèmes de manutention
• Convoyeurs automatisés
• Machines d’assemblage
• Contrôle de mouvement
• Positionnement industriel
• Automatisation industrielle
• Industrie agroalimentaire
• Industrie manufacturière

Grâce à sa précision et à sa polyvalence, ce module constitue une solution idéale pour les applications de motion control exigeantes.

Contrôle qualité et garantie

Chaque TSXCAY21 est vérifié et testé avant expédition afin de garantir son bon fonctionnement. Vous bénéficiez également d’une garantie de 1 an pour sécuriser votre achat.
