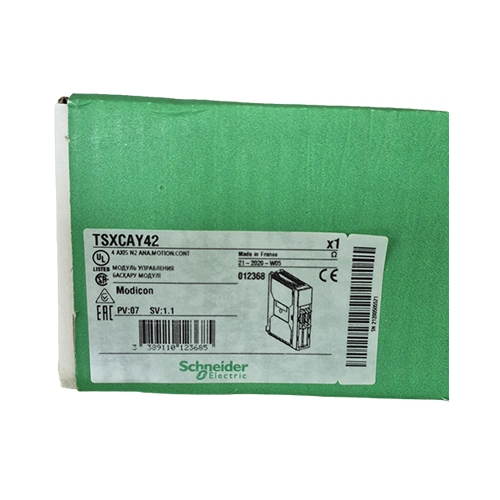

TSXCAY42 : module de commande de mouvements pour servomoteurs 4 axes Modicon Premium

Le TSXCAY42 est un module de commande de mouvement de la gamme Modicon Premium de Schneider Electric. Conçu pour le pilotage de servomoteurs, il permet la gestion précise de mouvements complexes sur 4 axes. Il est particulièrement adapté aux applications industrielles nécessitant un positionnement haute précision, une synchronisation d’axes et un contrôle dynamique des mouvements.

Le TSXCAY42 prend en charge les mouvements avec profils trapézoïdaux ou paraboliques, ainsi que différents modes de fonctionnement tels que le mode automatique, manuel, follower ou direct drive. Il assure également la surveillance des variateurs, des codeurs, de l’arrêt d’urgence et de la cohérence des commandes afin de garantir un fonctionnement fiable des installations.

Compatible avec les codeurs absolus SSI, les codeurs incrémentaux RS422 et les capteurs industriels 24 VDC, ce module offre une grande souplesse d’intégration dans les machines de conditionnement, de manutention, de textile et d’assemblage automatisé.

Compatible avec les automates Modicon Premium, il constitue une solution performante pour les applications de motion control exigeantes.

Découvrez également notre gamme complète d’automates programmables, cartes d’E/S, processeurs et accessoires industriels dans notre catalogue :

👉 https://www.obsautomates.com/catalogue/

Pour consulter la documentation officielle Schneider Electric :

👉 https://www.se.com

Caractéristiques techniques

Référence : TSXCAY42
Marque : Schneider Electric
Gamme : Modicon Premium
Type : Module de commande de mouvement
Application : Pilotage de servomoteurs
Nombre d’axes : 4 axes
Type d’axes :

• Axe limité
• Axe infini
• Axe suiveur (Follower)

Modes de fonctionnement :

• Automatique
• Manuel
• Follower
• Direct Drive
• OFF

Profils de mouvement :

• Trapézoïdal
• Parabolique

Temps d’accélération : 8 ms à 10 s
Résolution : 0,5 à 1000 unités de position par point
Longueur d’axe : 256 à 32 000 000 points
Vitesse d’acquisition : 54 000 à 270 000 points/minute
Correction de décalage servovariateur : Oui
Compatibilité codeurs :

• SSI absolu 12 à 25 bits
• Incrémental RS422 5 V
• Incrémental 10 à 30 V Totem Pole
• Capteurs 2 fils / 3 fils 24 VDC

Fréquence SSI : 200 kHz
Fréquence incrémentale :

• 500 kHz (x1)
• 1000 kHz en comptage
• 250 kHz en entrée x4

Entrées auxiliaires : 24 VDC
Logique d’entrée : Positive
Consommation :

• 450 mA sous 5 VDC
• 300 mA sous 24 VDC

Puissance dissipée : 10 à 17 W
Connectiques :

• SUB-D 15 points
• SUB-D 9 points
• HE10 20 points

Contrôles intégrés :

• Présence variateur
• Contrôle retour codeur
• Arrêt d’urgence
• Validation des paramètres
• Contrôle exécution des mouvements

Diagnostic par LED
Compatible PL7 Pro
Compatible Unity Pro
Compatible Control Expert
Compatible automates Modicon Premium
Indice de protection : IP20
Produit testé avant expédition
Garantie : 1 an

Pourquoi choisir le TSXCAY42 ?

Tout d’abord, ce module permet de piloter jusqu’à 4 axes servomoteurs depuis un seul emplacement automate.

Ensuite, sa compatibilité avec plusieurs technologies de codeurs facilite son intégration dans les installations existantes.

Par ailleurs, ses fonctions avancées de synchronisation et de positionnement garantissent une grande précision de mouvement.

De plus, ses nombreux contrôles de sécurité renforcent la fiabilité des équipements industriels.

Enfin, chaque module est testé avant expédition afin de garantir son bon fonctionnement.

Les principaux avantages

✅ Gestion de 4 axes servomoteurs
✅ Compatible SSI et codeurs incrémentaux
✅ Profils trapézoïdaux et paraboliques
✅ Synchronisation multi-axes
✅ Contrôle précis du positionnement
✅ Diagnostic intégré
✅ Compatible Unity Pro et PL7 Pro
✅ Compatible Modicon Premium
✅ Produit testé avant expédition
✅ Garantie 1 an

Applications industrielles

Le TSXCAY42 est particulièrement adapté pour :

• Machines de conditionnement
• Machines textiles
• Convoyeurs automatisés
• Systèmes de manutention
• Machines d’assemblage
• Contrôle de mouvement
• Positionnement industriel
• Synchronisation multi-axes
• Industrie agroalimentaire
• Industrie manufacturière

Grâce à sa capacité de pilotage sur 4 axes et à ses fonctions avancées de motion control, ce module constitue une solution idéale pour les applications industrielles nécessitant précision et performance.

Contrôle qualité et garantie

Chaque TSXCAY42 est vérifié et testé avant expédition afin de garantir son bon fonctionnement. Vous bénéficiez également d’une garantie de 1 an pour sécuriser votre achat.
