Description

TSXDSZ08R5 : module 8 sorties relais 24 VDC – 1 A par voie pour automate Modicon TSX Micro

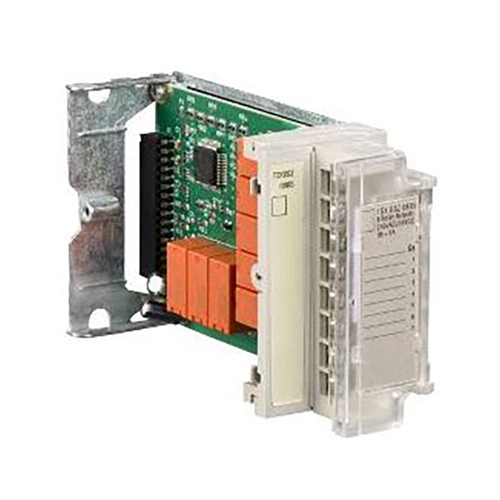

Le TSXDSZ08R5 est un module de sorties numériques à relais de la gamme Modicon TSX Micro de Schneider Electric. Il intègre 8 sorties relais indépendantes permettant le pilotage d’électrovannes, contacteurs, voyants, relais auxiliaires et autres équipements industriels fonctionnant en courant alternatif ou continu. Grâce à sa technologie relais, il offre une excellente isolation entre l’automate et les équipements de terrain.

Ce module accepte des tensions de commutation allant de 19 à 264 VAC et de 10 à 34 VDC, ce qui lui confère une grande polyvalence dans les applications industrielles. Les contacts normalement ouverts (NO) permettent de commander une large variété de charges tout en assurant une excellente fiabilité de fonctionnement.

Le TSXDSZ08R5 dispose d’un raccordement par bornier à vis facilitant le câblage et les opérations de maintenance. Son temps de réponse inférieur à 10 ms garantit une commutation rapide des équipements tout en conservant les avantages de la technologie relais.

Compatible avec les automates Modicon TSX Micro, il constitue une solution idéale pour la maintenance, la modernisation et l’extension des installations Schneider Electric existantes.

Découvrez également notre gamme complète d’automates programmables, cartes d’E/S, alimentations et accessoires industriels dans notre catalogue :

👉 https://www.obsautomates.com/catalogue/

Pour consulter les caractéristiques constructeur et la documentation officielle Schneider Electric :

👉 https://www.se.com

Caractéristiques techniques

Référence : TSXDSZ08R5
Marque : Schneider Electric
Gamme : Modicon TSX Micro
Type : Module de sorties numériques à relais
Nombre de sorties : 8
Type de contact : NO (Normalement Ouvert)
Tension de sortie AC : 19 à 264 VAC
Tension de sortie DC : 10 à 34 VDC
Courant par voie : 1 A
Courant thermique maximal : 3 A
Technologie : Relais électromécaniques
Temps de réponse : < 10 ms
Consommation : 85 mA
Dissipation thermique : 1,5 W
Isolation : 1500 V
Résistance d’isolement : ≥ 10 MΩ
Raccordement : Bornier à vis
Compatible automates TSX Micro
Montage : Rack automate
Produit testé avant expédition
Garantie : 1 an

Pourquoi choisir le TSXDSZ08R5 ?

Tout d’abord, ce module permet de piloter jusqu’à huit équipements industriels à partir d’un seul emplacement automate.

Ensuite, sa technologie relais permet de commander aussi bien des charges AC que DC.

Par ailleurs, son isolation renforcée protège efficacement les équipements raccordés contre les perturbations électriques.

De plus, son bornier à vis simplifie les opérations de câblage et de maintenance.

Enfin, chaque module est testé avant expédition afin de garantir son bon fonctionnement dès sa mise en service.

Les principaux avantages

✅ 8 sorties relais indépendantes
✅ 1 A par voie
✅ Compatible AC et DC
✅ Contacts NO
✅ Isolation 1500 V
✅ Bornier à vis intégré
✅ Compatible Modicon TSX Micro
✅ Fiabilité industrielle
✅ Produit testé avant expédition
✅ Garantie 1 an

Applications industrielles

Le TSXDSZ08R5 est particulièrement adapté pour :

• Automatisation industrielle
• Machines spéciales
• Convoyeurs automatisés
• Lignes de production
• Pilotage de contacteurs
• Commande d’électrovannes
• Traitement des eaux
• Industrie agroalimentaire
• Industrie chimique
• Supervision industrielle

Grâce à sa robustesse et à sa polyvalence, ce module constitue une solution fiable pour le pilotage d’actionneurs industriels.

Contrôle qualité et garantie

Chaque TSXDSZ08R5 est vérifié et testé avant expédition afin de garantir son bon fonctionnement. Vous bénéficiez également d’une garantie de 1 an pour sécuriser votre achat.
