Description

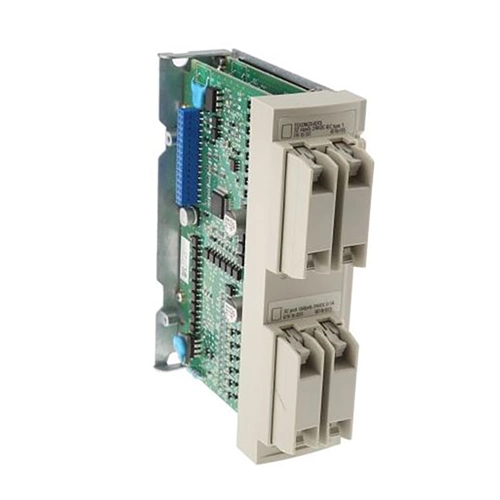

TSXDMZ64DTK : module 64 E/S TOR 24 VDC pour automate Modicon TSX Micro

Le TSXDMZ64DTK est un module d’entrées/sorties numériques de la gamme Modicon TSX Micro de Schneider Electric. Il intègre 64 points d’E/S TOR, répartis en 32 entrées 24 VDC et 32 sorties statiques 24 VDC, permettant de centraliser un grand nombre de signaux industriels dans un seul module compact.

Conçu pour les applications d’automatisation industrielle exigeantes, ce module facilite le raccordement des capteurs, détecteurs, boutons-poussoirs, relais et actionneurs. Grâce à ses 4 connecteurs HE10 mâles, il peut être associé au système de précâblage Telefast, réduisant considérablement les temps de câblage et de maintenance.

Le TSXDMZ64DTK dispose de sorties statiques protégées contre les surcharges et les courts-circuits. Son isolation électrique de 1500 V assure une excellente fiabilité dans les environnements industriels. Compatible avec les automates Modicon TSX Micro, il constitue une solution idéale pour la maintenance et la modernisation des installations Schneider Electric.

Grâce à sa densité élevée d’entrées et sorties, ce module est particulièrement apprécié dans les lignes de production, systèmes de manutention, machines spéciales et installations de supervision nécessitant de nombreux signaux TOR.

Découvrez également notre gamme complète d’automates programmables, cartes d’E/S, alimentations et accessoires industriels dans notre catalogue :

👉 https://www.obsautomates.com/catalogue/

Pour consulter les caractéristiques constructeur et la documentation officielle Schneider Electric :

👉 https://www.se.com

Caractéristiques techniques

Référence : TSXDMZ64DTK
Marque : Schneider Electric
Gamme : Modicon TSX Micro
Type : Module d’entrées/sorties numériques TOR
Nombre total d’E/S : 64
Entrées : 32 entrées numériques 24 VDC
Sorties : 32 sorties statiques 24 VDC
Courant de sortie : 0,1 A par sortie
Technologie : TOR (Tout Ou Rien)
Logique d’entrée : Positive
Connecteurs : 4 connecteurs HE10 mâles
Compatible système Telefast
Protection contre les courts-circuits
Protection contre les surcharges
Isolation : 1500 V
Compatible automates TSX Micro
Montage : Rack automate
Produit testé avant expédition
Garantie : 1 an

Pourquoi choisir le TSXDMZ64DTK ?

Tout d’abord, ce module permet de gérer jusqu’à 64 points d’E/S dans un seul emplacement automate.

Ensuite, sa compatibilité avec le système Telefast réduit considérablement les temps de câblage et les risques d’erreur.

Par ailleurs, ses protections intégrées assurent une excellente fiabilité des sorties dans les environnements industriels.

De plus, sa densité élevée permet d’optimiser l’espace disponible dans les armoires électriques.

Enfin, chaque module est testé avant expédition afin de garantir son bon fonctionnement dès sa mise en service.

Les principaux avantages

✅ 32 entrées numériques 24 VDC
✅ 32 sorties statiques 24 VDC
✅ 64 points E/S sur un seul module
✅ Compatible Telefast
✅ 4 connecteurs HE10
✅ Protection contre les courts-circuits
✅ Compatible Modicon TSX Micro
✅ Fiabilité industrielle
✅ Produit testé avant expédition
✅ Garantie 1 an

Applications industrielles

Le TSXDMZ64DTK est particulièrement adapté pour :

• Automatisation industrielle
• Machines spéciales
• Convoyeurs automatisés
• Lignes de production
• Gestion d’entrées/sorties TOR
• Traitement des eaux
• Industrie agroalimentaire
• Industrie chimique
• Supervision industrielle
• Modernisation d’installations Schneider Electric

Grâce à sa forte densité d’E/S et à sa robustesse, ce module constitue une solution fiable pour les installations industrielles nécessitant de nombreux signaux numériques.

Contrôle qualité et garantie

Chaque TSXDMZ64DTK est vérifié et testé avant expédition afin de garantir son bon fonctionnement. Vous bénéficiez également d’une garantie de 1 an pour sécuriser votre achat.
