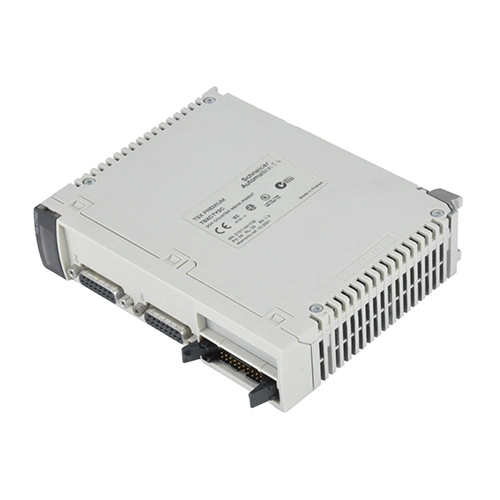

TSXCTY2C : module de compteur et de mesure 2 canaux haute performance pour automate Modicon Premium

Le TSXCTY2C est un module de mesure et de comptage rapide 2 canaux de la gamme Modicon Premium de Schneider Electric. Il est conçu pour les applications industrielles nécessitant des fonctions avancées de comptage, de positionnement, de mesure de vitesse et de contrôle de mouvement. Grâce à sa fréquence de comptage pouvant atteindre 1 MHz, il offre des performances supérieures aux modules de comptage standard.

Le module prend en charge les codeurs incrémentaux, les codeurs absolus SSI, les codeurs à sortie parallèle ainsi que les capteurs de proximité PNP/NPN. Il dispose de 2 voies indépendantes permettant de gérer simultanément plusieurs fonctions de mesure et de contrôle.

Le TSXCTY2C intègre des entrées auxiliaires de présélection, validation et capture ainsi que des sorties réflexes rapides. Ses nombreuses protections électriques garantissent une excellente fiabilité dans les environnements industriels exigeants.

Compatible avec les automates Modicon Premium, il constitue une solution idéale pour les applications de contrôle de mouvement, de mesure dimensionnelle, de convoyage et d’automatisation de haute précision.

Découvrez également notre gamme complète d’automates programmables, cartes d’E/S, processeurs et accessoires industriels dans notre catalogue :

👉 https://www.obsautomates.com/catalogue/

Pour consulter la documentation officielle Schneider Electric :

👉 https://www.se.com

Caractéristiques techniques

Référence : TSXCTY2C
Marque : Schneider Electric
Gamme : Modicon Premium
Type : Module de compteur et de mesure
Nombre de canaux : 2
Fréquence maximale de comptage : 1 MHz
Fréquence codeur incrémental x1 : 500 kHz
Fréquence codeur incrémental x4 : 250 kHz
Temps de cycle : 1 ms
Fonctions principales :

• Comptage rapide
• Mesure de vitesse
• Mesure de longueur
• Positionnement
• Contrôle de mouvement

Codeurs compatibles :

• Codeurs incrémentaux RS422 5 V
• Codeurs incrémentaux 10 à 30 V Totem Pole
• Codeurs absolus SSI
• Codeurs absolus via ABE7CPA11

Capteurs compatibles :

• Capteurs PNP 2 fils
• Capteurs PNP 3 fils
• Capteurs NPN 2 fils
• Capteurs NPN 3 fils

Entrées auxiliaires :

• Preset
• Validation
• Lecture (Read)
• Capture

Sorties réflexes rapides : 4
Tension de sortie : 24 VDC
Courant nominal de sortie : 0,5 A
Protection surcharge : Déclenchement thermique
Protection court-circuit : Limiteur de courant thermique
Protection surtension : Diode Zener
Protection inversion de polarité : Oui
Consommation :

• 850 mA sous 5 VDC
• 15 mA sous 24 VDC

Connectique :

• 2 connecteurs SUB-D 15 points
• 1 connecteur HE10 20 points

Voyants LED :

• RUN
• ERR
• I/O
• CH0
• CH1

Compatible automates Modicon Premium
Montage sur rack Premium
Indice de protection : IP20
Poids : 0,34 kg
Produit testé avant expédition
Garantie : 1 an

Pourquoi choisir le TSXCTY2C ?

Tout d’abord, ce module offre une fréquence de comptage pouvant atteindre 1 MHz, adaptée aux applications industrielles les plus exigeantes.

Ensuite, sa compatibilité avec les codeurs absolus et incrémentaux lui confère une grande polyvalence.

Par ailleurs, son temps de cycle de seulement 1 ms permet un traitement extrêmement rapide des informations.

De plus, ses sorties réflexes rapides assurent des réactions immédiates aux événements de comptage.

Enfin, chaque module est testé avant expédition afin de garantir son bon fonctionnement.

Les principaux avantages

✅ 2 canaux indépendants
✅ Fréquence de comptage jusqu’à 1 MHz
✅ Compatible codeurs absolus SSI
✅ Compatible codeurs incrémentaux
✅ Temps de cycle 1 ms
✅ Sorties réflexes rapides intégrées
✅ Protections électriques complètes
✅ Diagnostic par LED
✅ Compatible Modicon Premium
✅ Garantie 1 an

Applications industrielles

Le TSXCTY2C est particulièrement adapté pour :

• Contrôle de mouvement
• Positionnement haute précision
• Convoyeurs automatisés
• Mesure de longueur
• Contrôle de vitesse
• Machines d’emballage
• Machines de découpe
• Machines d’impression
• Industrie agroalimentaire
• Industrie manufacturière

Grâce à sa fréquence de comptage élevée et à sa compatibilité avec les codeurs absolus, ce module constitue une solution idéale pour les applications industrielles nécessitant une grande précision de mesure.

Contrôle qualité et garantie

Chaque TSXCTY2C est vérifié et testé avant expédition afin de garantir son bon fonctionnement. Vous bénéficiez également d’une garantie de 1 an pour sécuriser votre achat.
