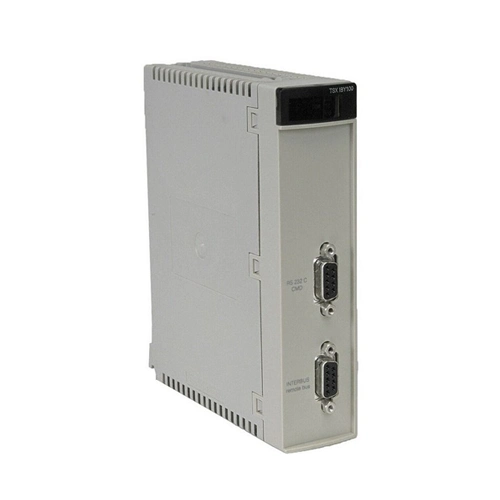

TSXIBY100 : module de communication InterBus-S pour automate Modicon Premium

Le TSXIBY100 est un module de communication InterBus-S de la gamme Modicon Premium de Schneider Electric. Il permet l’intégration des automates Premium dans un réseau de terrain InterBus-S, assurant les échanges de données avec des îlots d’E/S déportées, variateurs, capteurs intelligents et équipements industriels compatibles InterBus.

Le module fonctionne en mode maître InterBus-S et prend en charge jusqu’à 512 esclaves distants selon la version du système. Il assure les fonctions de gestion des échanges cycliques, de messagerie PMS, d’adressage logique, de prétraitement des données et de segmentation du réseau.

Le TSXIBY100 communique via une interface RS485 InterBus-S et offre un débit de transmission de 500 kbit/s. Il dispose également d’un port RS232 destiné à la configuration, au diagnostic et à la maintenance à l’aide du logiciel Schneider Electric CMD Tool.

Compatible avec les automates Modicon Premium, ce module constitue une solution fiable pour les architectures industrielles distribuées nécessitant un réseau InterBus-S performant.

Découvrez également notre gamme complète d’automates programmables, cartes d’E/S, processeurs et accessoires industriels dans notre catalogue :

👉 https://www.obsautomates.com/catalogue/

Pour consulter la documentation officielle Schneider Electric :

👉 https://www.se.com

Caractéristiques techniques

Référence : TSXIBY100
Marque : Schneider Electric
Gamme : Modicon Premium
Type : Module de communication InterBus-S
Fonction : Maître de réseau InterBus-S
Protocole : InterBus-S
Méthode d’accès : Maître / Esclave
Débit de transmission : 500 kbit/s
Support de transmission :

• RS485
• Fibre optique
• Paire torsadée
• Infrarouge
• Rail guide d’onde
• Collecteur tournant

Nombre de boucles : 1 boucle InterBus
Nombre maximal d’esclaves : 512
Nombre maximal de terminaux de bus : 254
Nombre maximal d’E/S : 4096 points
Échanges implicites :

• 242 mots d’entrée (%IW)
• 242 mots de sortie (%QW)

Connectique :

• 1 connecteur SUB-D 9 points RS232 (configuration)
• 1 connecteur SUB-D 9 points RS485 (réseau InterBus)

Distance maximale réseau distant : 12,8 km
Distance maximale entre stations : 400 m
Signalisation locale : 6 LEDs de diagnostic
Logiciels compatibles :

• PL7
• CMD Tool

Consommation : 500 mA sous 5 VDC
Format module : Standard
Compatible automates Modicon Premium
Montage sur rack Premium
Indice de protection : IP20
Produit testé avant expédition
Garantie : 1 an

Pourquoi choisir le TSXIBY100 ?

Tout d’abord, ce module permet d’intégrer facilement un automate Premium dans un réseau InterBus-S industriel.

Ensuite, sa capacité à gérer jusqu’à 512 équipements distants en fait une solution adaptée aux installations de grande taille.

Par ailleurs, sa compatibilité avec différents supports de transmission offre une grande flexibilité d’installation.

De plus, ses fonctions de diagnostic intégrées facilitent la maintenance et réduisent les temps d’arrêt.

Enfin, chaque module est testé avant expédition afin de garantir son bon fonctionnement.

Les principaux avantages

✅ Communication InterBus-S industrielle
✅ Fonction maître de bus
✅ Jusqu’à 512 esclaves réseau
✅ Débit de 500 kbit/s
✅ Distance réseau jusqu’à 12,8 km
✅ Diagnostic intégré par LED
✅ Compatible PL7 et CMD Tool
✅ Compatible Modicon Premium
✅ Produit testé avant expédition
✅ Garantie 1 an

Applications industrielles

Le TSXIBY100 est particulièrement adapté pour :

• Réseaux InterBus-S industriels
• Automatisation distribuée
• Îlots d’E/S déportées
• Contrôle de process
• Industrie agroalimentaire
• Industrie chimique
• Convoyeurs automatisés
• Traitement des eaux
• Machines spéciales
• Modernisation d’installations industrielles

Grâce à sa capacité de communication étendue et à sa robustesse industrielle, ce module constitue une solution idéale pour les architectures InterBus-S.

Contrôle qualité et garantie

Chaque TSXIBY100 est vérifié et testé avant expédition afin de garantir son bon fonctionnement. Vous bénéficiez également d’une garantie de 1 an pour sécuriser votre achat.
