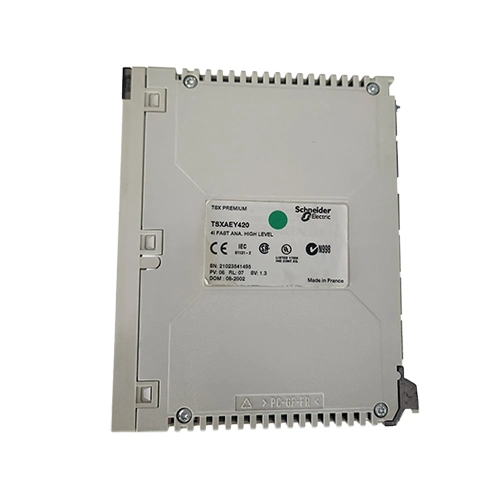

TSXAEY420 : module 4 entrées analogiques rapides 16 bits pour automate Modicon Premium

Le TSXAEY420 est un module d’entrées analogiques rapides de la gamme Modicon Premium de Schneider Electric. Il dispose de 4 entrées analogiques multigammes permettant l’acquisition de signaux courant et tension avec une conversion haute précision sur 16 bits. Ce module est particulièrement adapté aux applications industrielles nécessitant des mesures rapides, fiables et précises.

Grâce à son temps d’acquisition de seulement 1 ms pour les 4 voies, le TSXAEY420 permet le traitement rapide des données provenant de capteurs, transmetteurs et instruments de mesure industriels. Il accepte les plages de mesure 0-20 mA, 4-20 mA, 0-5 V, 1-5 V, 0-10 V et ±10 V, offrant une grande flexibilité d’utilisation.

Le raccordement s’effectue via un connecteur SUB-D 25 points et peut être associé aux solutions de précâblage TELEFAST afin de simplifier l’installation et la maintenance. Son isolation renforcée garantit une excellente immunité aux perturbations électriques rencontrées dans les environnements industriels.

Compatible avec les automates Modicon Premium, ce module constitue une solution idéale pour les applications de contrôle de process, régulation, supervision et acquisition de données industrielles.

Découvrez également notre gamme complète d’automates programmables, cartes d’E/S, alimentations et accessoires industriels dans notre catalogue :

👉 https://www.obsautomates.com/catalogue/

Pour consulter les caractéristiques constructeur et la documentation officielle Schneider Electric :

👉 https://www.se.com

Caractéristiques techniques

Référence : TSXAEY420
Marque : Schneider Electric
Gamme : Modicon Premium
Type : Module d’entrées analogiques rapides
Nombre d’entrées : 4
Résolution : 16 bits
Type de signaux : Courant et tension
Plages courant : 0-20 mA, 4-20 mA
Plages tension : ±10 V, 0-10 V, 0-5 V, 1-5 V
Temps d’acquisition : 1 ms pour 4 voies
Isolation voies/bus : 1000 Vrms
Isolation voies/terre : 1000 Vrms
Connecteur : SUB-D 25 points
Consommation : 500 mA sous 5 VDC
Format : Standard Premium
Compatible automates Modicon Premium
Compatible précâblage TELEFAST
Indice de protection : IP20
Produit testé avant expédition
Garantie : 1 an

Pourquoi choisir le TSXAEY420 ?

Tout d’abord, ce module offre une acquisition analogique rapide avec une résolution élevée de 16 bits.

Ensuite, sa compatibilité avec les signaux courant et tension facilite son intégration dans la majorité des installations industrielles.

Par ailleurs, son temps de cycle très court permet un suivi précis des variations de process.

De plus, son isolation renforcée protège efficacement les équipements contre les perturbations électriques.

Enfin, chaque module est testé avant expédition afin de garantir son bon fonctionnement dès sa mise en service.

Les principaux avantages

✅ 4 entrées analogiques rapides
✅ Conversion haute précision 16 bits
✅ Temps d’acquisition de 1 ms
✅ Compatible courant et tension
✅ Entrées multigammes
✅ Isolation 1000 Vrms
✅ Compatible Modicon Premium
✅ Compatible TELEFAST
✅ Produit testé avant expédition
✅ Garantie 1 an

Applications industrielles

Le TSXAEY420 est particulièrement adapté pour :

• Contrôle de process
• Régulation industrielle
• Acquisition de données
• Gestion énergétique
• Traitement des eaux
• Industrie agroalimentaire
• Industrie chimique
• Mesure de capteurs analogiques
• Supervision industrielle
• Automatisation industrielle

Grâce à sa rapidité d’acquisition et à sa précision élevée, ce module constitue une solution idéale pour les applications analogiques exigeantes.

Contrôle qualité et garantie

Chaque TSXAEY420 est vérifié et testé avant expédition afin de garantir son bon fonctionnement. Vous bénéficiez également d’une garantie de 1 an pour sécuriser votre achat.
