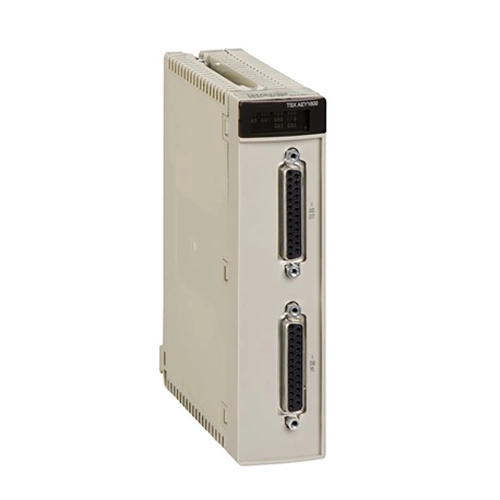

TSXAEY1600 : module 16 entrées analogiques multigammes pour automate Modicon Premium

Le TSXAEY1600 est un module d’entrées analogiques de la gamme Modicon Premium de Schneider Electric. Il dispose de 16 entrées analogiques multigammes permettant l’acquisition de signaux courant et tension provenant de capteurs, transmetteurs et instruments de mesure industriels. Grâce à sa conversion analogique/numérique 12 bits, il assure une acquisition fiable et précise des données de process.

Ce module est particulièrement adapté aux applications de contrôle de process, supervision, régulation et acquisition de données industrielles. Il accepte les signaux 0…20 mA, 4…20 mA, ±10 V, 0…10 V, 0…5 V et 1…5 V, offrant ainsi une grande flexibilité d’utilisation.

Le TSXAEY1600 est équipé de deux connecteurs SUB-D 25 points et peut être associé aux solutions de précâblage Telefast 2 afin de simplifier le raccordement des capteurs et la maintenance des installations.

Compatible avec les automates Modicon Premium, il constitue une solution idéale pour les applications industrielles nécessitant un grand nombre d’entrées analogiques dans un format compact et fiable.

Découvrez également notre gamme complète d’automates programmables, cartes d’E/S, alimentations et accessoires industriels dans notre catalogue :

👉 https://www.obsautomates.com/catalogue/

Pour consulter les caractéristiques constructeur et la documentation officielle Schneider Electric :

👉 https://www.se.com

Caractéristiques techniques

Référence : TSXAEY1600
Marque : Schneider Electric
Gamme : Modicon Premium
Type : Module d’entrées analogiques
Nombre d’entrées : 16
Résolution : 12 bits
Type d’entrées : Courant et tension
Plages courant : 0…20 mA, 4…20 mA
Plages tension : ±10 V, 0…10 V, 0…5 V, 1…5 V
Temps d’acquisition rapide : (Nombre de voies utilisées + 1) × 3 ms
Temps d’acquisition normal : 51 ms
Filtrage numérique intégré
2 connecteurs SUB-D 25 points
Compatible Telefast 2
Isolation voies/bus : 1000 Vrms
Isolation voies/terre : 1000 Vrms
Impédance d’entrée tension : 10 MΩ
Impédance d’entrée courant : 250 Ω
Consommation : 270 mA sous 5 VDC
Compatible automates Modicon Premium
Indice de protection : IP20
Produit testé avant expédition
Garantie : 1 an

Pourquoi choisir le TSXAEY1600 ?

Tout d’abord, ce module permet de centraliser jusqu’à 16 mesures analogiques dans un seul équipement.

Ensuite, sa compatibilité avec les principaux signaux industriels facilite son intégration dans les installations existantes.

Par ailleurs, son double connecteur permet de raccorder un grand nombre de capteurs tout en simplifiant le câblage.

De plus, sa compatibilité Telefast réduit considérablement les temps d’installation et de maintenance.

Enfin, chaque module est testé avant expédition afin de garantir son bon fonctionnement.

Les principaux avantages

✅ 16 entrées analogiques multigammes
✅ Compatible courant et tension
✅ Conversion analogique 12 bits
✅ Compatible Telefast 2
✅ Double connecteur SUB-D 25 points
✅ Acquisition rapide des données
✅ Isolation 1000 Vrms
✅ Compatible Modicon Premium
✅ Produit testé avant expédition
✅ Garantie 1 an

Applications industrielles

Le TSXAEY1600 est particulièrement adapté pour :

• Contrôle de process
• Régulation industrielle
• Acquisition de données
• Supervision industrielle
• Traitement des eaux
• Industrie agroalimentaire
• Industrie chimique
• Gestion énergétique
• Automatisation industrielle
• Pilotage d’installations techniques

Grâce à son grand nombre de voies et à sa polyvalence, ce module constitue une solution idéale pour les applications industrielles nécessitant l’acquisition simultanée de nombreuses mesures analogiques.

Contrôle qualité et garantie

Chaque TSXAEY1600 est vérifié et testé avant expédition afin de garantir son bon fonctionnement. Vous bénéficiez également d’une garantie de 1 an pour sécuriser votre achat.
