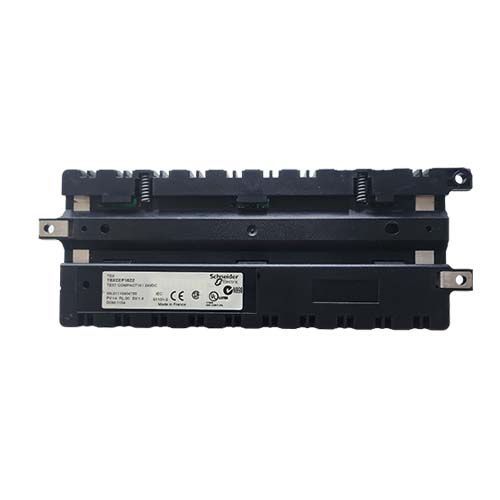

TBXCSP1622 : Module de 16 sorties monobloc

Description

TBXCSP1622 : un module de sorties numériques performant pour les architectures TBX

Le TBXCSP1622 est un module monobloc de la gamme Telemecanique TBX conçu pour les systèmes d’automatisation distribués. Il dispose de 16 sorties statiques TOR 24 VDC permettant de piloter directement des pré-actionneurs, relais, électrovannes, voyants et autres équipements industriels.

Grâce à sa technologie à transistors, ce module offre des temps de commutation rapides et une excellente fiabilité pour les applications nécessitant des commandes fréquentes. Chaque sortie peut délivrer jusqu’à 0,5 A, ce qui le rend adapté à de nombreuses applications industrielles.

Par ailleurs, le module intègre des protections contre les surcharges et les courts-circuits. En cas de défaut sur une sortie, celle-ci est automatiquement désactivée et un voyant de diagnostic permet d’identifier rapidement l’anomalie afin de faciliter la maintenance.

Compatible avec les architectures Modicon TBX, le TBXCSP1622 constitue une solution fiable pour les installations nécessitant un grand nombre de sorties numériques dans un format compact.

Découvrez également notre sélection complète d’automates programmables, modules d’E/S, alimentations et accessoires industriels dans notre catalogue :

👉 https://www.obsautomates.com/catalogue/

Pour consulter les caractéristiques constructeur et la documentation technique officielle :

👉 https://www.se.com

Caractéristiques techniques

• Référence : TBXCSP1622
• Marque : Telemecanique / Schneider Electric
• Gamme : TBX
• Type : Module monobloc de sorties numériques
• Nombre de sorties : 16
• Technologie de sortie : transistor statique
• Tension nominale : 24 VDC
• Courant nominal par sortie : 0,5 A
• Tension d’alimentation :
  • 19,2 à 30 VDC
• Temps de commutation :
  • ≤ 1 ms
• Courant de fuite à l’état OFF :
  • < 0,5 mA
• Chute de tension à l’état ON :
  • < 0,4 V
• Protection contre les surcharges : oui
• Protection contre les courts-circuits : oui
• Protection contre les surtensions : diode Zener
• Protection contre les inversions de polarité : oui
• Isolation :
  • 1500 V RMS
• Résistance d’isolement :

  • 10 MΩ sous 500 VDC

• Logique positive
• Diagnostic par voyant LED
• Compatible architecture TBX
• Produit testé avant expédition
• Garantie : 1 an

Pourquoi choisir le TBXCSP1622 ?

Tout d’abord, ce module permet de piloter jusqu’à 16 actionneurs numériques dans un encombrement réduit.

Ensuite, ses sorties statiques offrent une excellente durée de vie et des temps de réponse très rapides.

Par ailleurs, ses protections intégrées renforcent la sécurité des équipements raccordés.

De plus, son diagnostic intégré facilite les opérations de maintenance et réduit les temps d’arrêt.

Enfin, chaque produit est testé avant expédition et bénéficie d’une garantie de 1 an.

Les principaux avantages

✅ 16 sorties TOR 24 VDC
✅ Sorties transistor 0,5 A
✅ Temps de commutation ≤ 1 ms
✅ Protection contre les courts-circuits
✅ Protection contre les surcharges
✅ Diagnostic par LED
✅ Compatible systèmes TBX
✅ Produit testé et garanti 1 an

Applications industrielles

Le TBXCSP1622 est particulièrement adapté pour :

• Automatisation industrielle
• Contrôle de process
• Commande d’électrovannes
• Pilotage de relais
• Gestion de convoyeurs
• Industrie agroalimentaire
• Traitement des eaux
• Machines spéciales
• Supervision industrielle

Grâce à sa robustesse et à sa rapidité de commutation, ce module constitue une solution fiable pour les applications nécessitant de nombreuses sorties numériques.

Contrôle qualité et garantie

Chaque TBXCSP1622 est vérifié avant expédition afin de garantir son bon fonctionnement. Vous bénéficiez également d’une garantie de 1 an pour sécuriser votre achat.
