Description

TBXLEP030 : module de communication bus FIPIO pour systèmes TBX

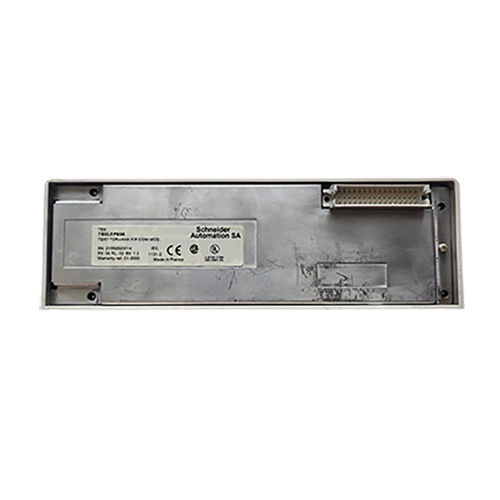

Le TBXLEP030 est un module de communication de la gamme Telemecanique TBX destiné aux architectures d’automatisation distribuées utilisant le réseau FIPIO. Il assure la liaison entre les embases d’entrées/sorties TBX et l’automate, permettant l’échange de données sur le bus de terrain Schneider Electric.

Ce module est indispensable pour raccorder les embases TBX DES, TBX DSS, TBX DMS ainsi que les modules analogiques TBX AES, TBX ASS et TBX AMS au réseau FIPIO. Il permet ainsi la communication entre les équipements décentralisés et l’automate de contrôle tout en garantissant une transmission rapide et fiable des données.

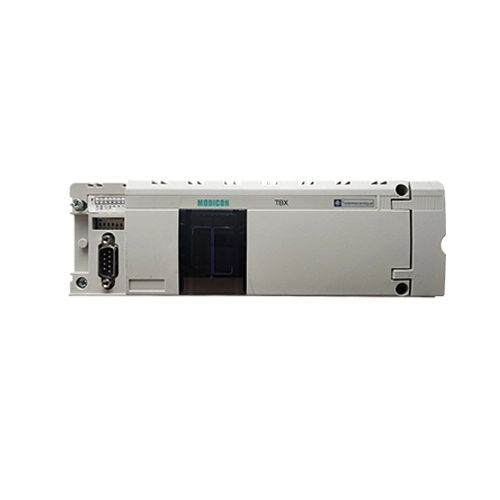

Le TBXLEP030 dispose d’un connecteur SUB-D 9 broches pour le raccordement au bus FIPIO ainsi que de micro-interrupteurs permettant le paramétrage de l’adresse du point de connexion. Son système de diagnostic intégré facilite la mise en service et les opérations de maintenance grâce à l’affichage de l’état du module et des E/S connectées.

Particulièrement utilisé dans les installations industrielles Schneider Electric Premium et Atrium, ce module permet de maintenir en fonctionnement les architectures TBX existantes tout en assurant une communication fiable avec les équipements de terrain.

Découvrez également notre gamme complète d’automates programmables, cartes d’E/S, alimentations et accessoires industriels dans notre catalogue :

👉 https://www.obsautomates.com/catalogue/

Pour consulter les caractéristiques constructeur et la documentation officielle Schneider Electric :

👉 https://www.se.com

Caractéristiques techniques

Référence : TBXLEP030
Marque : Telemecanique / Schneider Electric
Gamme : TBX
Type : Module de communication FIPIO
Fonction : Liaison réseau FIPIO pour embases TBX
Connecteur bus : SUB-D 9 broches mâle
Adressage : Micro-interrupteurs intégrés
Diagnostic : Fenêtre de visualisation et voyants d’état
Compatible embases TBX DES / DSS / DMS
Compatible modules analogiques TBX AES / ASS / AMS
Compatible réseau FIPIO
Compatible architectures Premium et Atrium
Montage : Sur embase TBX
Produit testé avant expédition
Garantie : 1 an

Pourquoi choisir le TBXLEP030 ?

Tout d’abord, ce module permet d’intégrer facilement les embases TBX dans une architecture FIPIO existante.

Ensuite, sa compatibilité avec les modules TOR et analogiques offre une grande souplesse de déploiement.

Par ailleurs, son système de diagnostic intégré facilite la maintenance et réduit les temps d’arrêt de production.

De plus, son installation simple permet un remplacement rapide lors des opérations de maintenance.

Enfin, chaque module est testé avant expédition afin de garantir son bon fonctionnement dès sa mise en service.

Les principaux avantages

✅ Communication réseau FIPIO intégrée
✅ Compatible embases TBX TOR et analogiques
✅ Connecteur SUB-D 9 broches
✅ Paramétrage simple par micro-interrupteurs
✅ Diagnostic intégré
✅ Compatible architectures Schneider Electric Premium
✅ Installation rapide
✅ Produit testé avant expédition
✅ Garantie 1 an

Applications industrielles

Le TBXLEP030 est particulièrement adapté pour :

• Automatisation industrielle
• Réseaux FIPIO Schneider Electric
• Machines spéciales
• Convoyeurs automatisés
• Lignes de production
• Contrôle de process
• Traitement des eaux
• Industrie agroalimentaire
• Industrie chimique
• Modernisation d’installations TBX

Grâce à sa robustesse et à sa fiabilité, ce module constitue une solution idéale pour assurer la communication entre les équipements TBX décentralisés et les automates Schneider Electric.
