Description

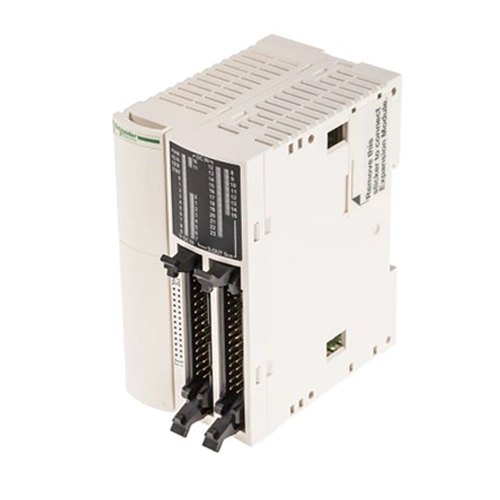

TWDLMDA40DTK – Twido modulaire 40 E/S

Le TWDLMDA40DTK est un automate programmable modulaire de la gamme Twido de Schneider Electric. Il dispose de 40 E/S intégrées, comprenant 24 entrées numériques 24 VDC et 16 sorties transistor PNP (source). Alimenté en 24 VDC, il est conçu pour les applications d’automatisation industrielle nécessitant un nombre important d’entrées/sorties tout en conservant une architecture compacte et évolutive.

Cet automate peut accueillir jusqu’à 7 modules d’extension, intègre une communication RS485 Modbus RTU/ASCII, dispose de fonctions de comptage rapide jusqu’à 20 kHz, de sorties PWM/PLS pour le positionnement ainsi que d’une entrée analogique intégrée. Il constitue une solution performante pour les machines industrielles, le contrôle de process et les applications automatisées complexes.

Découvrez également notre catalogue complet :

👉 https://www.obsautomates.com/catalogue/

Pour consulter la documentation Schneider Electric :

👉 https://www.se.com

Caractéristiques techniques

Référence : TWDLMDA40DTK
Marque : Schneider Electric
Gamme : Twido
Type : Automate programmable modulaire
Nombre total d’E/S : 40
Entrées numériques : 24 entrées 24 VDC
Sorties numériques : 16 sorties transistor PNP (source)
Alimentation : 24 VDC
Puissance consommée : 19 W
Communication intégrée : RS485 Modbus RTU/ASCII
Mode de communication : Maître ou esclave
Nombre maximum de modules d’extension : 7
Mémoire programme : 3000 instructions (6000 avec cartouche mémoire)
Entrées rapides : 2 voies jusqu’à 20 kHz
Fonction de positionnement : PWM/PLS 2 voies à 7 kHz
Entrée analogique intégrée : 1 entrée 0-10 V (9 bits)
Emplacement cartouche : Mémoire 32K/64K et horloge temps réel
Raccordement E/S : Connecteurs HE10
Montage : Rail DIN ou panneau
Indice de protection : IP20
Dimensions : 12,5 × 10,5 × 7,5 cm
Poids : 0,18 kg
EAN : 3595862044714
Produit testé avant expédition
Garantie : 1 an

Pourquoi choisir le TWDLMDA40DTK ?

Tout d’abord, il intègre directement 40 E/S dans un automate compact et performant.

Ensuite, ses 16 sorties transistor PNP permettent des temps de commutation rapides adaptés aux applications industrielles exigeantes.

Par ailleurs, ses possibilités d’extension jusqu’à 7 modules facilitent l’évolution de l’installation.

Enfin, sa communication Modbus intégrée simplifie les échanges avec les équipements industriels et systèmes de supervision.

Les principaux avantages

✅ 24 entrées numériques 24 VDC
✅ 16 sorties transistor PNP intégrées
✅ Alimentation 24 VDC
✅ Communication Modbus RTU/ASCII intégrée
✅ Jusqu’à 7 modules d’extension
✅ Entrées rapides 20 kHz
✅ Fonction PWM / PLS intégrée
✅ Produit testé avant expédition
✅ Garantie 1 an

Applications industrielles

• Automatisation de machines
• Contrôle de process
• Convoyage industriel
• Conditionnement et emballage
• Traitement des eaux
• Gestion d’axes simples
• Supervision industrielle
• Modernisation d’installations automatisées

Contrôle qualité et garantie

Chaque TWDLMDA40DTK est vérifié et testé avant expédition afin de garantir son bon fonctionnement. Vous bénéficiez d’une garantie de 1 an.
