Description

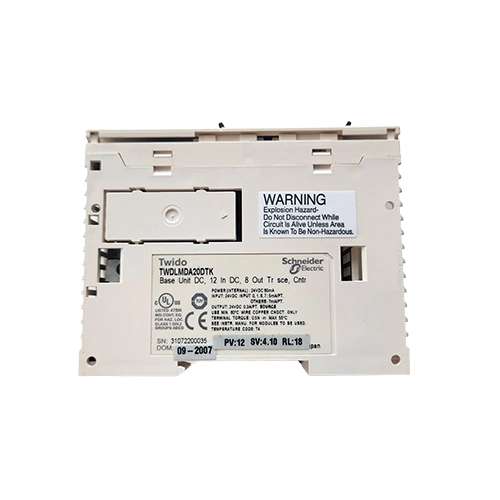

TWDLMDA20DTK – Twido modulaire 20 E/S

Le TWDLMDA20DTK est un automate programmable modulaire de la gamme Twido de Schneider Electric. Il dispose de 20 E/S intégrées, comprenant 12 entrées numériques 24 VDC et 8 sorties transistor PNP (source). Alimenté en 24 VDC, il est conçu pour les applications d’automatisation industrielle nécessitant rapidité, fiabilité et évolutivité.

Cet automate peut accueillir jusqu’à 4 modules d’extension, dispose d’une liaison série RS485 Modbus RTU/ASCII intégrée, de deux entrées rapides 20 kHz pour le comptage et de fonctions de positionnement PWM/PLS. Il constitue une solution performante pour les machines spéciales, le contrôle de process et les applications industrielles exigeantes.

Découvrez également notre catalogue complet :

👉 https://www.obsautomates.com/catalogue/

Pour consulter la documentation Schneider Electric :

👉 https://www.se.com

Caractéristiques techniques

Référence : TWDLMDA20DTK
Marque : Schneider Electric
Gamme : Twido
Type : Automate programmable modulaire
Nombre total d’E/S : 20
Entrées numériques : 12 entrées 24 VDC
Sorties numériques : 8 sorties transistor PNP (source)
Alimentation : 24 VDC
Puissance consommée : 15 W
Communication intégrée : RS485 Modbus RTU/ASCII
Mode de communication : Maître ou esclave
Nombre de modules d’extension : Jusqu’à 4
Mémoire programme : 3000 instructions
Entrées rapides : 2 voies jusqu’à 20 kHz
Fonction de positionnement : PWM/PLS 2 voies à 7 kHz
Entrée analogique intégrée : 1 entrée 0-10 V (9 bits)
Emplacement cartouche : Mémoire 32K et horloge temps réel

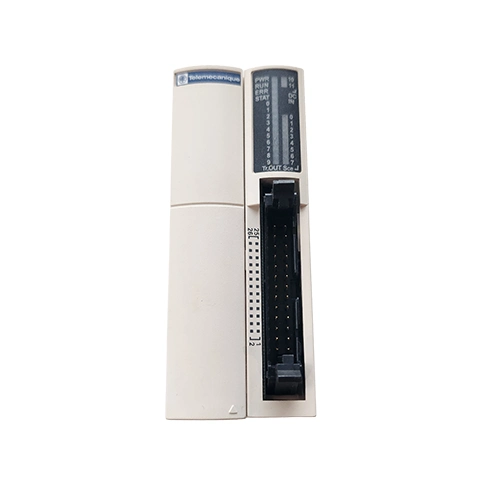

Raccordement E/S : Connecteur HE10
Montage : Rail DIN ou panneau
Indice de protection : IP20
Dimensions : 10,5 × 9 × 7 cm
Poids : 0,25 kg
EAN : 0785901292494
Produit testé avant expédition
Garantie : 1 an

Pourquoi choisir le TWDLMDA20DTK ?

Tout d’abord, il intègre directement 20 E/S dans un format compact et modulaire.

Ensuite, ses sorties transistor rapides sont parfaitement adaptées aux applications de commande et de positionnement.

Par ailleurs, son port RS485 Modbus intégré facilite les échanges avec les équipements industriels et les systèmes de supervision.

Enfin, ses possibilités d’extension permettent de faire évoluer facilement l’installation en fonction des besoins.

Les principaux avantages

✅ 12 entrées numériques 24 VDC
✅ 8 sorties transistor PNP intégrées
✅ Alimentation 24 VDC
✅ Communication Modbus RTU/ASCII intégrée
✅ Jusqu’à 4 modules d’extension
✅ Entrées rapides 20 kHz
✅ Fonction PWM / PLS intégrée
✅ Produit testé avant expédition
✅ Garantie 1 an

Applications industrielles

• Automatisation de machines
• Contrôle de process
• Convoyage industriel
• Conditionnement et emballage
• Traitement des eaux
• Gestion d’axes simples
• Supervision industrielle
• Modernisation d’installations automatisées

Contrôle qualité et garantie

Chaque TWDLMDA20DTK est vérifié et testé avant expédition afin de garantir son bon fonctionnement. Vous bénéficiez d’une garantie de 1 an.
