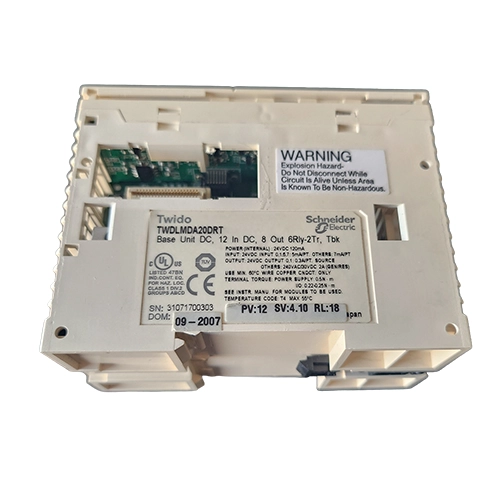

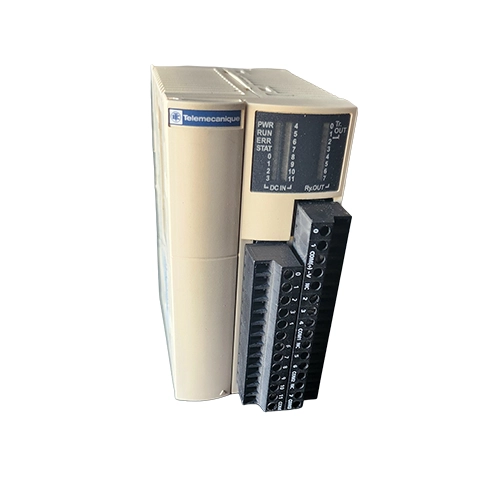

TWDLMDA20DRT – Automate programmable Twido 24 VDC – 20 E/S

Description

Le TWDLMDA20DRT est un automate programmable modulaire Twido de Schneider Electric conçu pour les applications d’automatisation des machines et des procédés industriels. Alimenté en 24 VDC, il dispose de 20 entrées/sorties intégrées, réparties en 12 entrées numériques 24 VDC et 8 sorties, dont 2 sorties transistor (PNP) et 6 sorties relais. Cette combinaison offre une grande souplesse pour piloter différents types d’actionneurs tout en assurant l’acquisition fiable des signaux provenant des capteurs industriels.

Extensible jusqu’à 7 modules d’extension, le TWDLMDA20DRT permet d’adapter facilement la configuration de l’installation aux besoins de l’application. Il intègre également une entrée analogique 0…10 V (9 bits), des fonctions de comptage rapide, un port de communication série RS485 Modbus/ASCII, ainsi que des fonctions avancées telles que le PID, le PWM et le PLS. Compact, robuste et simple à programmer avec TwidoSuite, cet automate est parfaitement adapté aux machines spéciales, aux convoyeurs, aux systèmes de conditionnement ou encore aux installations de traitement des fluides. Bien que cette référence soit aujourd’hui arrêtée par le fabricant, elle reste largement utilisée dans de nombreuses installations industrielles nécessitant des opérations de maintenance ou de remplacement.

Découvrez également notre catalogue complet :

👉 https://www.obsautomates.com/catalogue/

Pour consulter la documentation Schneider Electric :

👉 https://www.se.com

Caractéristiques techniques

• Référence : TWDLMDA20DRT
• Marque : Schneider Electric
• Gamme : Twido
• Type : Automate programmable modulaire
• Fonction : Contrôle-commande industriel
• Alimentation : 24 VDC
• Consommation : 19 W
• Entrées numériques : 12 x 24 VDC
• Sorties numériques : 8 (2 transistors PNP + 6 relais)
• Nombre total d’E/S : 20
• Entrée analogique intégrée : 1 voie 0…10 V
• Résolution analogique : 9 bits
• Compteurs rapides : 2 (20 kHz / 5 kHz)
• Fonctions intégrées : PID, PWM, PLS
• Communication : RS485 Modbus RTU/ASCII
• Modules d’extension : Jusqu’à 7
• Logiciel de programmation : TwidoSuite
• Montage : Rail DIN ou platine
• Indice de protection : IP20
• Température de fonctionnement : 0 à +55 °C
• Température de stockage : -25 à +70 °C
• Dimensions : 9 × 7 × 4,8 cm
• Poids : 0,185 kg
• EAN : 3595862044257
• Produit testé avant expédition
• Garantie : 1 an

Pourquoi choisir le TWDLMDA20DRT ?

Tout d’abord, le TWDLMDA20DRT offre une solution compacte regroupant alimentation, processeur et entrées/sorties dans un seul équipement. Ensuite, son architecture extensible permet d’ajouter facilement des modules pour accompagner l’évolution de votre installation. Par ailleurs, la présence de sorties relais et transistor sur un même automate apporte une grande flexibilité pour piloter différents types de charges. Enfin, sa compatibilité avec le logiciel TwidoSuite et les protocoles de communication industriels facilite son intégration dans les installations existantes.

Les principaux avantages

✅ Automate modulaire compact
✅ 12 entrées numériques 24 VDC
✅ 8 sorties (2 transistors + 6 relais)
✅ 1 entrée analogique 0…10 V intégrée
✅ Jusqu’à 7 modules d’extension
✅ Communication Modbus RS485
✅ Fonctions PID, PWM et comptage rapide
✅ Produit testé avant expédition
✅ Garantie 1 an

Applications industrielles

• Machines spéciales
• Convoyeurs industriels
• Machines de conditionnement
• Automatismes industriels
• Gestion de pompes
• Traitement de l’eau
• Manutention
• Contrôle de procédés

Contrôle qualité et garantie

Chaque TWDLMDA20DRT est contrôlé et testé avant expédition afin de garantir son parfait fonctionnement.

✅ Produit testé avant expédition

🛡️ Garantie 1 an
