Description

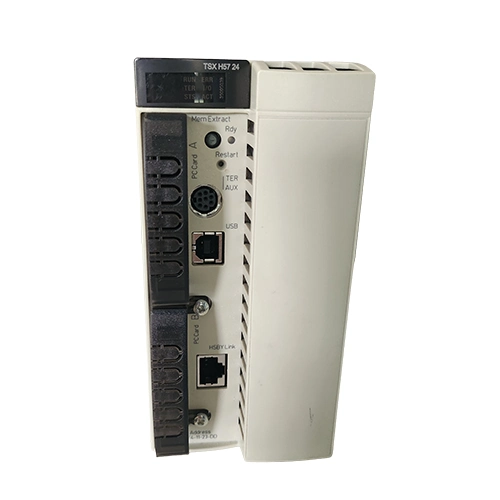

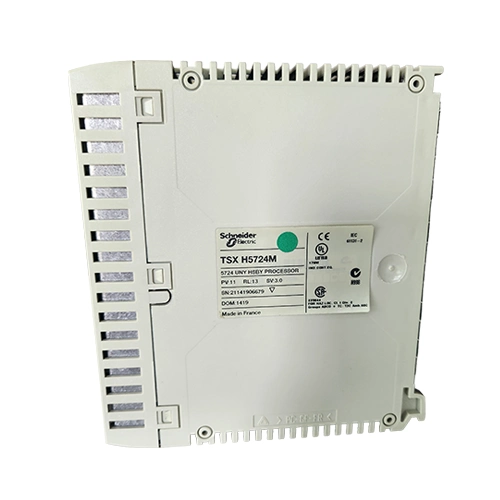

TSXH5724M : processeur Unity Hot Standby redondant pour automate Modicon Premium

Le TSXH5724M est un processeur Unity Hot Standby de la gamme Modicon Premium de Schneider Electric. Conçu pour les applications industrielles critiques, il permet la mise en œuvre d’une architecture redondante haute disponibilité grâce à l’utilisation de deux automates fonctionnant en mode Primaire / Secours (Standby). En cas de défaillance du processeur principal, le processeur de secours prend automatiquement le relais afin d’assurer la continuité de production.

Le TSXH5724M est compatible avec les racks Premium de 6, 8 ou 12 emplacements et dispose de deux processeurs de communication intégrés, permettant la synchronisation permanente des données entre les deux automates Hot Standby. Il intègre également un port Ethernet TCP/IP 10/100 Mbit/s, un port USB et une liaison série RS485 Uni-Telway.

Grâce à sa technologie Hot Standby, le système échange en permanence sa base de données entre le processeur principal et le processeur de secours, garantissant une reprise quasi instantanée en cas de défaillance. Cette architecture est particulièrement adaptée aux installations où les arrêts de production ne sont pas acceptables.

Compatible avec Unity Pro et les automates Modicon Premium, le TSXH5724M constitue une solution fiable pour les applications industrielles nécessitant une disponibilité maximale.

Découvrez également notre gamme complète d’automates programmables, cartes d’E/S, processeurs et accessoires industriels dans notre catalogue :

👉 https://www.obsautomates.com/catalogue/

Pour consulter la documentation officielle Schneider Electric :

👉 Schneider Electric

Caractéristiques techniques

Référence : TSXH5724M
Marque : Schneider Electric
Gamme : Modicon Premium
Type : Processeur Unity Hot Standby
Fonction : Automate redondant haute disponibilité
Architecture : Primaire / Standby (redondance automatique)
Logiciel compatible : Unity Pro
Mémoire programme : 768 Ko
Mémoire données : 192 Ko
Support mémoire : Carte PCMCIA
Nombre maximal d’E/S TOR : 1024
Nombre maximal d’E/S analogiques : 80
Nombre de boucles process : 10 à 30 boucles simples
Tâche MAST : 1 cyclique ou périodique
Tâche FAST : 1 périodique
Événements : jusqu’à 63 événements d’E/S

Ports intégrés :

• Ethernet TCP/IP RJ45 10/100 Mbit/s
• USB Type A
• RS485 Uni-Telway Mini-DIN

Fonctions Hot Standby :

• Synchronisation automatique des données
• Basculement automatique (Switchover)
• Échange permanent de base de données
• Redondance CPU complète

Capacité base de données Hot Standby :

• Jusqu’à 165 Ko

Nombre de processeurs de communication : 2
Compatible racks Premium :

• 6 emplacements
• 8 emplacements
• 12 emplacements

Compatible modules Ethernet :

• TSXETY4103
• TSXETY5103

Compatible automates Modicon Premium
Montage sur rack Premium
Indice de protection : IP20
Produit testé avant expédition
Garantie : 1 an

Pourquoi choisir le TSXH5724M ?

Tout d’abord, ce processeur assure une continuité de fonctionnement grâce à son architecture redondante Hot Standby.

Ensuite, son basculement automatique limite considérablement les risques d’arrêt de production.

Par ailleurs, ses interfaces Ethernet, USB et Uni-Telway facilitent son intégration dans les architectures industrielles existantes.

De plus, sa compatibilité avec Unity Pro simplifie le développement et la maintenance des applications.

Enfin, chaque processeur est testé avant expédition afin de garantir son bon fonctionnement.

Les principaux avantages

✅ Architecture Hot Standby redondante
✅ Basculement automatique en cas de défaut
✅ Ethernet TCP/IP intégré
✅ Port USB intégré
✅ Liaison Uni-Telway intégrée
✅ Compatible Unity Pro
✅ Jusqu’à 1024 E/S TOR
✅ Haute disponibilité industrielle
✅ Produit testé avant expédition
✅ Garantie 1 an

Applications industrielles

Le TSXH5724M est particulièrement adapté pour :

• Process industriels critiques
• Industrie chimique
• Industrie pétrochimique
• Traitement des eaux
• Production d’énergie
• Industrie agroalimentaire
• Réseaux de transport
• Automatisation de process
• Installations à haute disponibilité
• Sites industriels sensibles

Grâce à son architecture redondante, ce processeur constitue une solution idéale pour les applications où la continuité de service est essentielle.

Contrôle qualité et garantie

Chaque TSXH5724M est vérifié et testé avant expédition afin de garantir son bon fonctionnement. Vous bénéficiez également d’une garantie de 1 an pour sécuriser votre achat.
