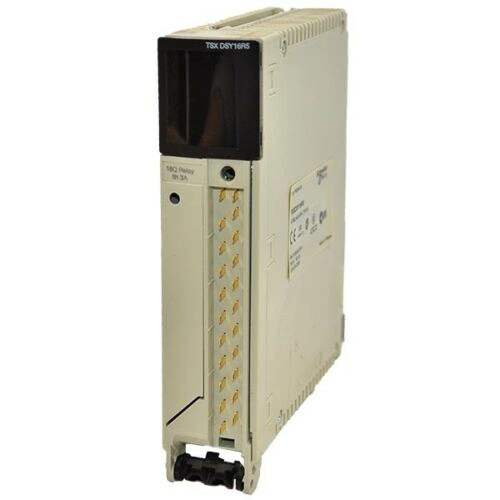

TSXDSY16R5 : module 16 sorties relais non protégées 24 VDC / 24 à 240 VAC 5 A pour automate Modicon Premium

Le TSXDSY16R5 est un module de sorties numériques à relais de la gamme Modicon Premium de Schneider Electric. Il dispose de 16 sorties relais indépendantes permettant de piloter aussi bien des charges en courant continu qu’en courant alternatif. Grâce à sa capacité de commutation élevée, il constitue une solution particulièrement adaptée aux applications industrielles nécessitant des sorties universelles et robustes.

Chaque sortie est équipée d’un contact 1 NO (normalement ouvert) capable de commuter des tensions comprises entre 12 à 24 VDC et 24 à 240 VAC. Les sorties relais permettent ainsi de commander directement des contacteurs, électrovannes, éclairages, alarmes, moteurs auxiliaires et autres équipements industriels.

Le module intègre des protections contre les surtensions inductives sur les charges AC et DC afin d’améliorer la durée de vie des relais. Son raccordement s’effectue via un bornier à vis débrochable 16 voies, facilitant les opérations de câblage et de maintenance.

Compatible avec les automates Modicon Premium, le TSXDSY16R5 constitue une solution idéale pour les applications nécessitant des sorties relais universelles à fort pouvoir de commutation.

Découvrez également notre gamme complète d’automates programmables, cartes d’E/S, alimentations et accessoires industriels dans notre catalogue :

👉 https://www.obsautomates.com/catalogue/

Pour consulter les caractéristiques constructeur et la documentation officielle Schneider Electric :

👉 https://www.se.com

Caractéristiques techniques

Référence : TSXDSY16R5
Marque : Schneider Electric
Gamme : Modicon Premium
Type : Module de sorties numériques à relais
Nombre de sorties : 16
Technologie : Relais électromécaniques
Type de contact : 1 NO par sortie
Tension DC : 12 à 24 VDC (10 à 34 VDC)
Tension AC : 24 à 240 VAC (20 à 264 VAC)
Courant thermique (Ith) : 3 A
Pouvoir de commutation : jusqu’à 5 A selon la charge
Temps d’activation : < 8 ms
Temps de désactivation : < 10 ms
Protection surtension AC : Circuit RC / MOV
Protection surtension DC : Diode de roue libre
Protection surcharge : Fusible externe recommandé
Protection court-circuit : Fusible externe recommandé
Résistance d’isolement : > 10 MΩ à 500 V
Rigidité diélectrique : 2000 V AC
Raccordement : Bornier à vis débrochable 16 voies
Consommation : 80 mA sous 5 VDC et 135 mA sous 24 VDC
Compatible automates Modicon Premium
Montage sur rack Premium
Indice de protection : IP20
Produit testé avant expédition
Garantie : 1 an

Pourquoi choisir le TSXDSY16R5 ?

Tout d’abord, ce module permet de commander jusqu’à 16 équipements industriels à partir d’un seul emplacement automate.

Ensuite, ses sorties relais sont compatibles aussi bien avec les charges AC que DC.

Par ailleurs, sa technologie à contacts électromécaniques assure une excellente isolation galvanique entre l’automate et les équipements commandés.

De plus, sa capacité de commutation élevée permet de piloter directement de nombreux équipements sans relais intermédiaire.

Enfin, chaque module est testé avant expédition afin de garantir son bon fonctionnement.

Les principaux avantages

✅ 16 sorties relais indépendantes
✅ Compatible 12 à 24 VDC
✅ Compatible 24 à 240 VAC
✅ Contacts NO robustes
✅ Isolation galvanique complète
✅ Protection contre les surtensions inductives
✅ Bornier débrochable à vis
✅ Compatible Modicon Premium
✅ Produit testé avant expédition
✅ Garantie 1 an

Applications industrielles

Le TSXDSY16R5 est particulièrement adapté pour :

• Commande de contacteurs
• Pilotage d’électrovannes
• Contrôle d’éclairages industriels
• Machines spéciales
• Convoyeurs automatisés
• Traitement des eaux
• Industrie agroalimentaire
• Industrie chimique
• Gestion technique industrielle
• Automatisation de process

Grâce à ses sorties relais universelles, ce module constitue une solution idéale pour les applications nécessitant la commande de charges AC et DC.

Contrôle qualité et garantie

Chaque TSXDSY16R5 est vérifié et testé avant expédition afin de garantir son bon fonctionnement. Vous bénéficiez également d’une garantie de 1 an pour sécuriser votre achat.
