TSXDSY08T22 : module 8 sorties numériques protégées 24 VDC 2 A pour automate Modicon Premium

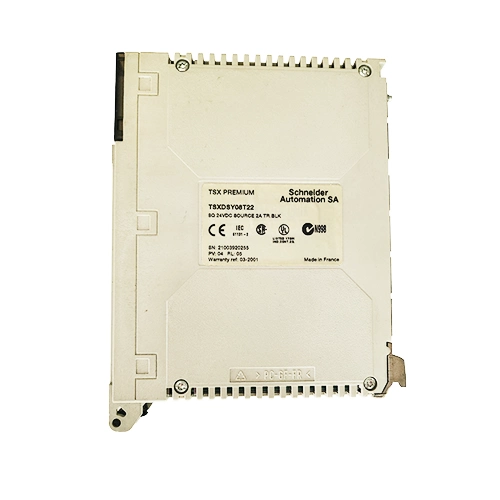

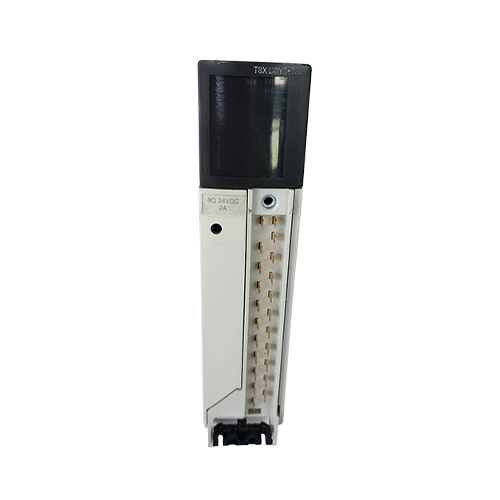

Le TSXDSY08T22 est un module de sorties numériques de la gamme Modicon Premium de Schneider Electric. Il dispose de 8 sorties statiques protégées 24 VDC à logique positive permettant le pilotage direct de relais, contacteurs, électrovannes, moteurs DC, voyants et autres équipements industriels nécessitant une puissance de commande élevée.

Grâce à sa capacité de 2 A par sortie, ce module permet de commander directement de nombreuses charges sans nécessiter de relais intermédiaires. Il intègre des protections électroniques contre les courts-circuits, les surcharges, les surtensions et les inversions de polarité afin de garantir une excellente fiabilité de fonctionnement.

Le TSXDSY08T22 dispose également d’une surveillance de l’alimentation des pré-actionneurs et d’un temps de réponse extrêmement rapide de 0,2 ms, ce qui le rend particulièrement adapté aux applications industrielles nécessitant une grande réactivité.

Compatible avec les automates Modicon Premium, ce module constitue une solution performante pour les applications d’automatisation exigeantes nécessitant des sorties numériques puissantes et protégées.

Découvrez également notre gamme complète d’automates programmables, cartes d’E/S, alimentations et accessoires industriels dans notre catalogue :

👉 https://www.obsautomates.com/catalogue/

Pour consulter les caractéristiques constructeur et la documentation officielle Schneider Electric :

👉 https://www.se.com

Caractéristiques techniques

Référence : TSXDSY08T22
Marque : Schneider Electric
Gamme : Modicon Premium
Type : Module de sorties numériques protégées
Nombre de sorties : 8
Technologie : Sorties statiques protégées
Tension nominale : 24 VDC
Plage de fonctionnement : 19 à 30 VDC
Courant nominal par sortie : 2 A
Courant maximal par voie : 2,5 A
Courant maximal par module : 14 A
Logique : Positive (Source)
Temps de réponse : 0,2 ms
Protection contre les surtensions : Diode Transil
Protection contre les inversions de polarité : Oui
Protection contre les surcharges : Déclenchement électronique
Protection contre les courts-circuits : Déclenchement électronique
Détection tension pré-actionneur : Oui (seuil 16 V)
Résistance d’isolement : > 10 MΩ à 500 V
Raccordement : Bornier à vis
Consommation : 55 mA sous 5 VDC
Rigidité diélectrique : 1500 V pendant 60 s
Compatible automates Modicon Premium
Format module : Standard
Indice de protection : IP20
Produit testé avant expédition
Garantie : 1 an

Pourquoi choisir le TSXDSY08T22 ?

Tout d’abord, ce module permet de piloter directement des charges jusqu’à 2 A par voie.

Ensuite, son temps de réponse de seulement 0,2 ms garantit une excellente réactivité des automatismes.

Par ailleurs, ses protections électroniques intégrées sécurisent efficacement les équipements raccordés.

De plus, sa surveillance des pré-actionneurs facilite les opérations de maintenance.

Enfin, chaque module est testé avant expédition afin de garantir son bon fonctionnement.

Les principaux avantages

✅ 8 sorties numériques 24 VDC
✅ 2 A par sortie
✅ Temps de réponse ultra rapide 0,2 ms
✅ Protection contre les surtensions
✅ Protection contre les courts-circuits
✅ Protection contre les surcharges
✅ Détection défaut pré-actionneur
✅ Compatible Modicon Premium
✅ Produit testé avant expédition
✅ Garantie 1 an

Applications industrielles

Le TSXDSY08T22 est particulièrement adapté pour :

• Automatisation industrielle
• Pilotage de contacteurs
• Commande d’électrovannes
• Machines spéciales
• Convoyeurs automatisés
• Contrôle de process
• Industrie agroalimentaire
• Industrie chimique
• Gestion énergétique
• Supervision industrielle

Grâce à sa forte capacité de commutation et à sa rapidité de réaction, ce module constitue une solution idéale pour les applications industrielles exigeantes.

Contrôle qualité et garantie

Chaque TSXDSY08T22 est vérifié et testé avant expédition afin de garantir son bon fonctionnement. Vous bénéficiez également d’une garantie de 1 an pour sécuriser votre achat.
