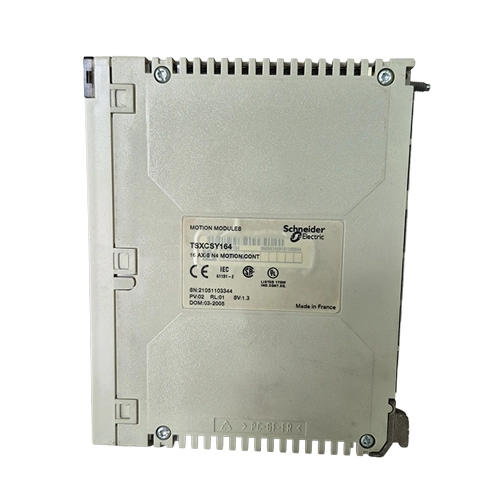

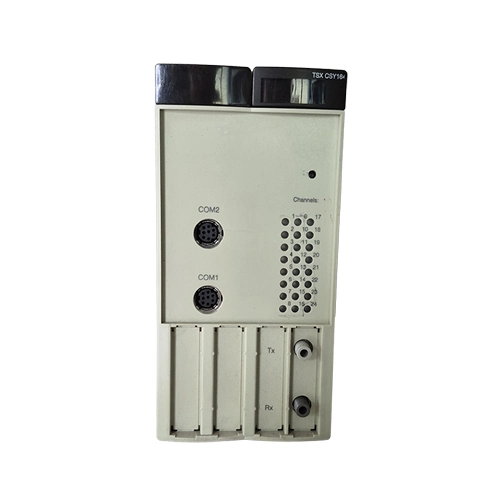

TSXCSY164 : module de commande d’axes SERCOS pour automate Modicon Premium

Le TSXCSY164 est un module de commande multi-axes de la gamme Modicon Premium de Schneider Electric. Il est spécialement conçu pour le pilotage de servovariateurs numériques SERCOS dans les applications de contrôle de mouvement avancées. Ce module permet la gestion de mouvements synchronisés, de profils de cames électroniques, de positionnement et d’asservissement d’axes industriels.

Le TSXCSY164 dispose de 32 voies métiers configurables et permet de gérer jusqu’à 16 axes réels, virtuels ou de consigne externe selon la configuration de l’application. Il est particulièrement adapté aux machines complexes nécessitant un contrôle de mouvement précis et synchronisé.

Le module communique via un réseau SERCOS sur fibre optique avec une vitesse de transmission de 4 Mbit/s. Il permet la coordination simultanée de plusieurs axes et prend en charge les fonctions avancées de mouvement utilisées dans les machines de conditionnement, de découpe, d’impression ou d’assemblage automatisé.

Compatible avec les automates Modicon Premium, il se programme sous PL7 Pro, PL7 Junior ou Unity Pro selon l’architecture utilisée.

Découvrez également notre gamme complète d’automates programmables, cartes d’E/S, processeurs et accessoires industriels dans notre catalogue :

👉 https://www.obsautomates.com/catalogue/

Pour consulter la documentation officielle Schneider Electric :

👉 https://www.se.com

Caractéristiques techniques

Référence : TSXCSY164
Marque : Schneider Electric
Gamme : Modicon Premium
Type : Module de commande multi-axes
Application : Pilotage de servovariateurs numériques SERCOS
Nombre de voies métiers : 32
Nombre d’axes maximum : 16 axes configurables
Axes coordonnés : Jusqu’à 4
Axes suiveurs : Jusqu’à 4
Profils de cames électroniques : 7
Réseau de communication : SERCOS niveau 2
Support de transmission : Fibre optique
Topologie : Anneau (Ring)
Débit réseau : 4 Mbit/s
Temps de cycle : 2 à 4 ms selon le nombre d’axes
Nombre maximal de segments SERCOS : 9
Longueur fibre optique verre : 150 m max
Longueur fibre optique plastique : 38 m max
Consommation : 1800 mA sous 5 VDC
Puissance dissipée : 9 W
Voyants LED de diagnostic intégrés
Compatible PL7 Pro, PL7 Junior et Unity Pro
Compatible automates Modicon Premium
Indice de protection : IP20
Produit testé avant expédition
Garantie : 1 an

Pourquoi choisir le TSXCSY164 ?

Tout d’abord, ce module permet de gérer jusqu’à 16 axes depuis un seul automate Premium.

Ensuite, son réseau SERCOS garantit une synchronisation très précise des mouvements.

Par ailleurs, ses fonctions avancées de contrôle d’axes permettent de réaliser des machines complexes et performantes.

De plus, sa communication sur fibre optique offre une excellente immunité aux perturbations industrielles.

Enfin, chaque module est testé avant expédition afin de garantir son bon fonctionnement.

Les principaux avantages

✅ Gestion jusqu’à 16 axes
✅ Réseau SERCOS fibre optique
✅ 32 voies métiers configurables
✅ Synchronisation multi-axes
✅ Fonctions de cames électroniques
✅ Compatible Unity Pro et PL7
✅ Diagnostic intégré par LED
✅ Compatible Modicon Premium
✅ Produit testé avant expédition
✅ Garantie 1 an

Applications industrielles

Le TSXCSY164 est particulièrement adapté pour :

• Machines de conditionnement
• Machines d’impression
• Machines de découpe
• Machines d’assemblage automatisé
• Robotique industrielle
• Contrôle de mouvement
• Positionnement multi-axes
• Synchronisation d’axes
• Industrie agroalimentaire
• Industrie manufacturière

Grâce à ses fonctions avancées de motion control, ce module constitue une solution idéale pour les applications nécessitant une synchronisation précise des mouvements industriels.

Contrôle qualité et garantie

Chaque TSXCSY164 est vérifié et testé avant expédition afin de garantir son bon fonctionnement. Vous bénéficiez également d’une garantie de 1 an pour sécuriser votre achat.
