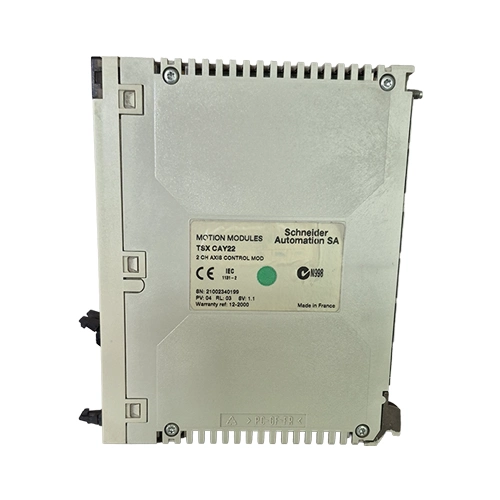

TSXCAY22 : module de commande de mouvement pour servomoteurs 2 axes Modicon Premium

Le TSXCAY22 est un module de commande de mouvement de la gamme Modicon Premium de Schneider Electric. Conçu pour le pilotage de servomoteurs, il permet la gestion précise de mouvements industriels complexes tels que le positionnement, le contrôle de vitesse, le suivi d’axe et la synchronisation de mouvements. Ce module prend en charge jusqu’à 2 axes indépendants et s’intègre directement dans les architectures Modicon Premium.

Le TSXCAY22 est compatible avec les codeurs absolus SSI ainsi que les codeurs incrémentaux, offrant une grande souplesse d’intégration dans les systèmes de motion control. Il permet l’utilisation de profils de mouvement avancés pour les applications nécessitant une précision élevée et une excellente répétabilité.

Grâce à ses fonctions de diagnostic intégrées et à ses sorties de validation de variateurs, ce module assure un contrôle fiable des servomoteurs dans les applications de manutention, de conditionnement, d’assemblage automatisé et de positionnement industriel.

Compatible avec les logiciels PL7 Pro, Unity Pro et Control Expert, il constitue une solution performante pour les systèmes de contrôle de mouvement Schneider Electric.

Découvrez également notre gamme complète d’automates programmables, cartes d’E/S, processeurs et accessoires industriels dans notre catalogue :

👉 https://www.obsautomates.com/catalogue/

Pour consulter la documentation officielle Schneider Electric :

👉 https://www.se.com

Caractéristiques techniques

Référence : TSXCAY22
Marque : Schneider Electric
Gamme : Modicon Premium
Type : Module de commande de mouvement
Application : Pilotage de servomoteurs
Nombre d’axes : 2 axes indépendants
Type de commande : Contrôle de position et vitesse
Modes de fonctionnement :

• Automatique
• Manuel
• Follower
• Direct Drive
• OFF

Profils de mouvement :

• Trapézoïdal
• Parabolique

Temps d’accélération : 8 ms à 10 s
Codeurs compatibles :

• SSI absolus 16 à 25 bits
• Incrémentaux RS422
• Incrémentaux 10 à 30 V

Fréquence SSI : 200 kHz
Fréquence maximale codeur incrémental : jusqu’à 1 MHz
Sorties de validation variateur : Oui
Sorties réflexes rapides : 2
Entrées auxiliaires : 24 VDC
Alimentation auxiliaire : 24 VDC
Consommation :

• 200 mA sous 5 VDC
• 300 mA sous 24 VDC

Puissance dissipée : 7,2 à 11,5 W

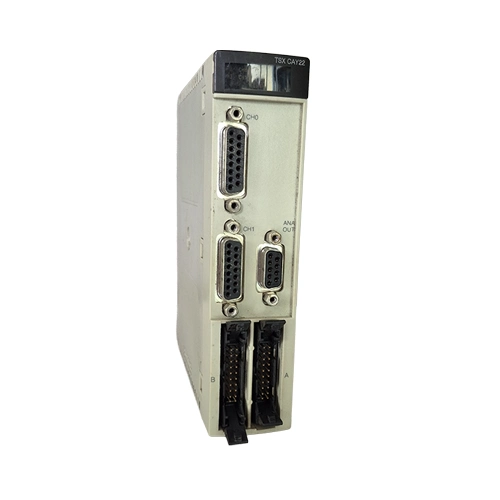

Connectiques :

• SUB-D 15 points
• SUB-D 9 points
• HE10 20 points

Protection contre les inversions de polarité
Protection contre les courts-circuits
Diagnostic par LED intégré
Compatible PL7 Pro, Unity Pro et Control Expert
Compatible automates Modicon Premium
Indice de protection : IP20
Produit testé avant expédition
Garantie : 1 an

Pourquoi choisir le TSXCAY22 ?

Tout d’abord, ce module permet de piloter précisément jusqu’à deux servomoteurs indépendants.

Ensuite, sa compatibilité avec plusieurs technologies de codeurs facilite son intégration dans les installations existantes.

Par ailleurs, ses fonctions avancées de contrôle de mouvement assurent un positionnement précis et reproductible.

De plus, ses nombreux diagnostics intégrés contribuent à réduire les temps d’arrêt des machines.

Enfin, chaque module est testé avant expédition afin de garantir son bon fonctionnement.

Les principaux avantages

✅ Commande de 2 axes servomoteurs
✅ Compatible SSI et codeurs incrémentaux
✅ Profils de mouvement avancés
✅ Sorties réflexes rapides
✅ Contrôle précis de position et vitesse
✅ Diagnostic intégré
✅ Compatible Modicon Premium
✅ Compatible Unity Pro et Control Expert
✅ Produit testé avant expédition
✅ Garantie 1 an

Applications industrielles

Le TSXCAY22 est particulièrement adapté pour :

• Machines de conditionnement
• Machines d’assemblage
• Convoyeurs automatisés
• Positionnement industriel
• Machines textiles
• Systèmes de manutention
• Découpe automatisée
• Contrôle de mouvement
• Industrie agroalimentaire
• Industrie manufacturière

Grâce à sa précision de pilotage et à ses fonctions avancées, ce module constitue une solution idéale pour les applications industrielles de motion control.

Contrôle qualité et garantie

Chaque TSXCAY22 est vérifié et testé avant expédition afin de garantir son bon fonctionnement. Vous bénéficiez également d’une garantie de 1 an pour sécuriser votre achat.
