Description

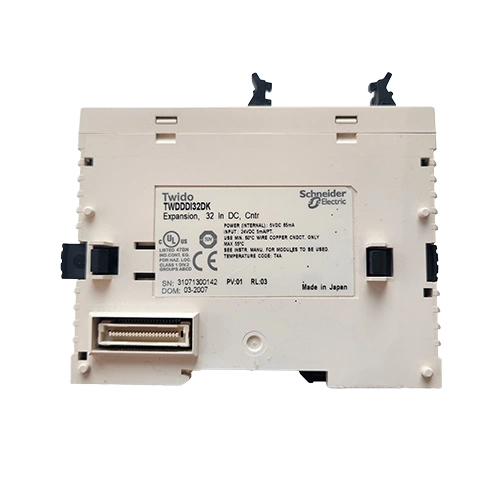

TM2DDI32DK – Module 32 entrées TOR 24 VDC

Le TM2DDI32DK est un module d’entrées numériques de la gamme Modicon M238 / Twido de Schneider Electric. Il permet d’ajouter 32 entrées TOR 24 VDC à un automate afin d’acquérir les informations provenant de capteurs, boutons-poussoirs, détecteurs de proximité ou contacts industriels. Grâce à sa forte densité d’entrées, il constitue une solution idéale pour les applications nécessitant un grand nombre de signaux numériques dans un encombrement réduit.

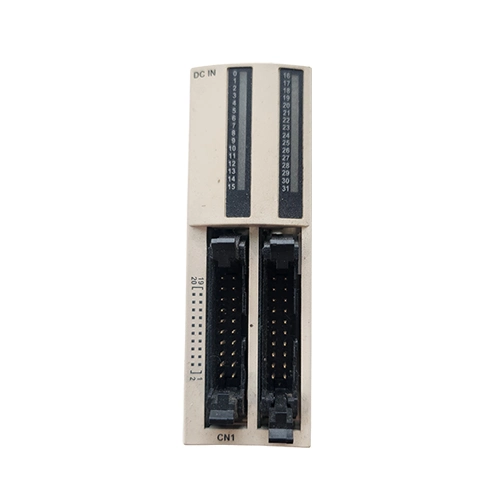

Équipé d’un connecteur HE10, le TM2DDI32DK facilite le câblage et garantit une intégration rapide dans les architectures Modicon M238, Twido et Advantys OTB. Il accepte les logiques Sink et Source, offrant une grande flexibilité de raccordement.

Découvrez également notre catalogue complet :

👉 Catalogue OBS’Automates

Pour consulter la documentation Schneider Electric :

👉 Schneider Electric

Caractéristiques techniques

Référence : TM2DDI32DK
Marque : Schneider Electric
Gamme : Modicon M238 / Twido
Type : Module d’entrées numériques
Nombre d’entrées : 32
Tension d’entrée : 24 VDC
Type d’entrée : TOR (Tout Ou Rien)
Logique d’entrée : Sink ou Source
Courant d’entrée : 5 mA
Impédance d’entrée : 4,4 kΩ
Nombre de communs : 2
Temps de réponse : 4 ms
Signalisation : 2 blocs d’affichage LED
Raccordement : 1 connecteur HE10
Montage : Rail DIN 35 mm
Indice de protection : IP20
Dimensions : 90 × 29,7 × 81,3 mm
Poids : 0,081 kg
EAN : 3595863912760
Produit testé avant expédition
Garantie : 1 an

Pourquoi choisir le TM2DDI32DK ?

Tout d’abord, il permet d’ajouter jusqu’à 32 entrées numériques sur un seul module, réduisant ainsi l’encombrement dans l’armoire électrique.

Ensuite, sa compatibilité avec les logiques Sink et Source facilite son intégration dans différents environnements industriels.

Par ailleurs, son temps de réponse rapide garantit une acquisition fiable des signaux terrain.

Enfin, sa compatibilité avec les automates Modicon M238, Twido et Advantys OTB en fait une solution polyvalente pour les projets neufs comme pour la maintenance.

Les principaux avantages

✅ 32 entrées TOR 24 VDC
✅ Compatible logique Sink et Source
✅ Connecteur HE10 intégré
✅ Temps de réponse rapide 4 ms
✅ Compatible Modicon M238
✅ Compatible Twido
✅ Compatible Advantys OTB
✅ Montage sur rail DIN
✅ Produit testé avant expédition
✅ Garantie 1 an

Applications industrielles

• Acquisition de capteurs TOR
• Automatisation de machines
• Contrôle de process
• Convoyage industriel
• Conditionnement et emballage
• Traitement des eaux
• Gestion de détecteurs et contacts
• Modernisation d’installations industrielles

Contrôle qualité et garantie

Chaque TM2DDI32DK est vérifié et testé avant expédition afin de garantir son bon fonctionnement. Vous bénéficiez d’une garantie de 1 an.
