Description

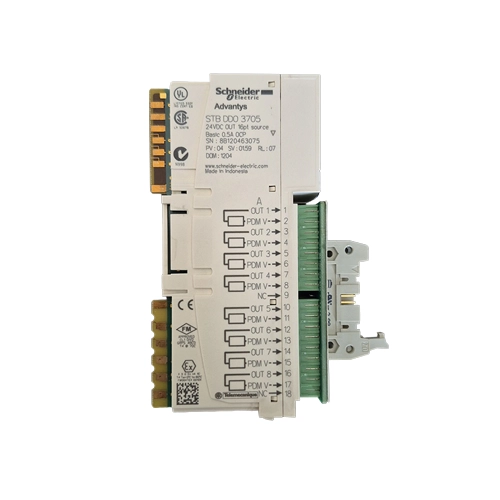

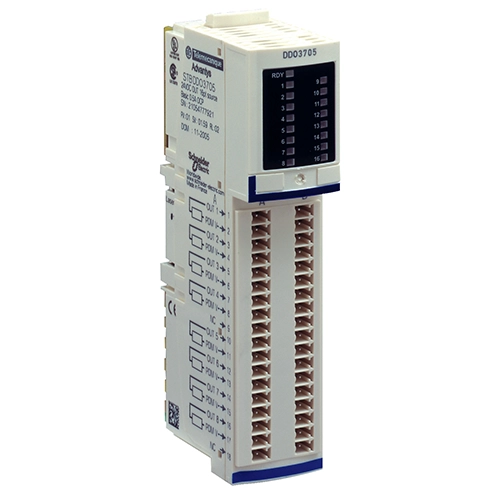

STBDDO3705 – Module de sorties numériques 16 S 24 VDC Advantys STB

Le STBDDO3705 est un module de sorties numériques haute densité de la gamme Modicon Advantys STB de Schneider Electric. Conçu pour les architectures d’E/S déportées Advantys STB, ce module dispose de 16 sorties numériques 24 VDC à logique positive permettant de piloter des actionneurs, voyants, électrovannes et autres équipements de terrain. Grâce à son format compact et à sa haute densité, il constitue une solution idéale pour les applications industrielles nécessitant un grand nombre de sorties dans un espace réduit.

Le STBDDO3705 s’installe sur une embase STBXBA3000 et utilise deux connecteurs 18 points pour le raccordement des sorties. Il intègre plusieurs protections, notamment contre les surcharges, les courts-circuits et les inversions de polarité afin de garantir un fonctionnement fiable dans les environnements industriels exigeants.

Découvrez également notre catalogue complet :

OBS’Automates

Pour consulter la documentation Schneider Electric :

Schneider Electric

Caractéristiques techniques

Référence : STBDDO3705
Marque : Schneider Electric
Gamme : Modicon Advantys STB
Type : Module de sorties numériques haute densité
Nombre de sorties : 16 sorties numériques
Tension de sortie : 24 VDC
Type de sortie : Transistor statique
Logique de sortie : Positive (source)
Courant par sortie : 500 mA
Temps de réponse : 2 ms ON/OFF
Protection : Court-circuit, surcharge thermique, inversion de polarité
Compatibilité : Embase STBXBA3000, module STBPDT3100/STBPDT3105
Consommation sur bus logique : 135 mA à 5 VDC
Échange à chaud : Oui avec NIM compatibles
Montage : Rail DIN
Indice de protection : IP20
Dimensions : 12,83 × 2,81 × 7,55 cm
Poids : 0,086 kg
EAN : Non communiqué par le fabricant
Produit testé avant expédition
Garantie : 1 an

Pourquoi choisir le STBDDO3705 ?

Tout d’abord, ce module permet de piloter jusqu’à 16 actionneurs 24 VDC dans un encombrement réduit. Ensuite, sa compatibilité avec les architectures Advantys STB facilite son intégration dans les systèmes d’automatisation existants. Par ailleurs, ses protections intégrées assurent une excellente fiabilité et protègent les équipements connectés. Enfin, son format haute densité optimise l’espace disponible dans les armoires électriques.

Les principaux avantages

✅ 16 sorties numériques 24 VDC
✅ Format haute densité
✅ Sorties transistor à logique positive
✅ Protection contre les surcharges et courts-circuits
✅ Compatible échange à chaud
✅ Installation rapide sur rail DIN
✅ Produit testé avant expédition
✅ Garantie 1 an

Applications industrielles

• Automatisation industrielle
• Îlots d’E/S déportées Advantys STB
• Commande d’actionneurs
• Machines automatisées
• Contrôle de process
• Conditionnement et emballage
• Convoyage et manutention
• Supervision industrielle

Contrôle qualité et garantie

Chaque STBDDO3705 est vérifié et testé avant expédition afin de garantir son bon fonctionnement. Vous bénéficiez d’une garantie de 1 an.
