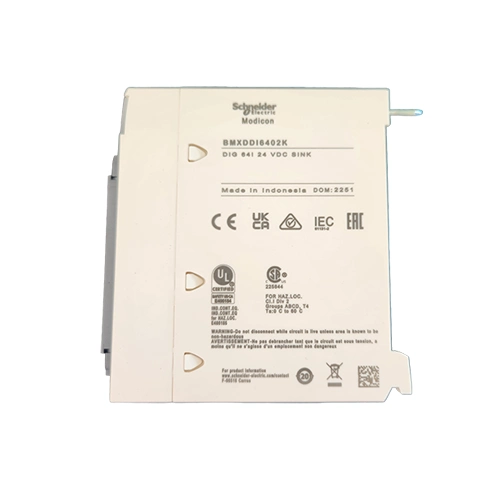

BMXDDI6402K – Carte 64E TOR

Description

BMXDDI6402K : un module 64 entrées numériques haute densité pour Modicon X80

Le BMXDDI6402K est un module d’entrées numériques de la gamme Modicon X80 conçu pour les automates Modicon M340 et Modicon M580. Il dispose de 64 entrées TOR 24 VDC avec logique positive (courant sink), permettant l’acquisition simultanée d’un grand nombre de signaux provenant de capteurs, détecteurs, boutons-poussoirs et équipements industriels.

Grâce à sa forte densité d’entrées, ce module permet de réduire l’encombrement dans les racks d’automatisation tout en optimisant les coûts d’installation. De plus, ses entrées isolées garantissent une excellente immunité aux perturbations électriques présentes dans les environnements industriels.

Par ailleurs, le BMXDDI6402K est compatible avec les capteurs industriels 2 fils et 3 fils alimentés en 24 VDC. Ainsi, il s’intègre facilement dans les architectures d’automatisation existantes.

De plus, le module bénéficie d’un temps de filtrage rapide compris entre 4 et 7 ms, garantissant une acquisition fiable des signaux numériques. Cette caractéristique le rend particulièrement adapté aux applications de contrôle de process, de supervision et de pilotage de lignes automatisées.

Enfin, son intégration dans la plateforme Modicon X80 facilite la maintenance et la standardisation des équipements Schneider Electric au sein d’une même installation.

Caractéristiques techniques du BMXDDI6402K

• Référence : BMXDDI6402K
• Marque : Schneider Electric
• Gamme : Modicon X80
• Type : Carte d’entrées TOR
• Nombre d’entrées : 64
• Type d’entrée : Numérique isolée
• Logique : Positive (courant sink)
• Tension d’entrée : 24 VDC
• Courant d’entrée : 1 mA
• Alimentation capteurs : 19 à 30 VDC
• Impédance d’entrée : 24 kΩ
• Résistance d’isolement : > 10 MΩ à 500 VDC
• Temps de filtrage typique : 4 ms
• Temps de filtrage maximal : 7 ms
• Consommation : 200 mA sous 3,3 VDC
• Dissipation thermique : 4,3 W

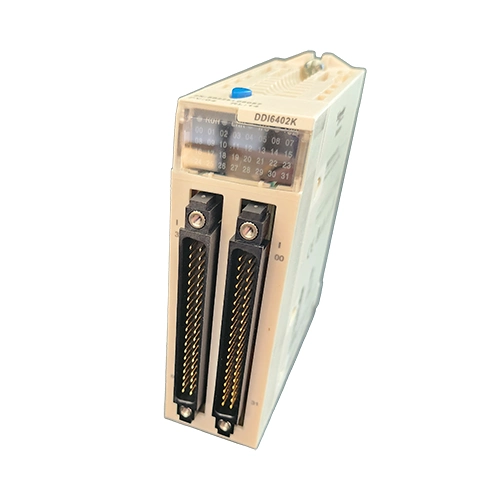

• Connectique : 2 connecteurs 40 points
• Protection :
  • Fusible externe 0,5 A par groupe de canaux
  • Pas de protection contre inversion de polarité
• Diagnostic par LED
• Protection : IP20
• Compatible Modicon M340
• Compatible Modicon M580
• Produit testé avant expédition
• Garantie : 1 an

Pourquoi choisir le BMXDDI6402K ?

Tout d’abord, ce module permet de gérer jusqu’à 64 signaux numériques dans un seul emplacement de rack.

Ensuite, ses entrées isolées améliorent la fiabilité des installations industrielles.

Par ailleurs, son temps de réponse rapide garantit une acquisition efficace des informations terrain.

De plus, sa compatibilité avec les automates Modicon M340 et M580 facilite les projets de modernisation.

Enfin, chaque produit est testé avant expédition et bénéficie d’une garantie de 1 an.

Les principaux avantages

✅ 64 entrées TOR 24 VDC
✅ Entrées isolées
✅ Compatible capteurs 2 fils et 3 fils
✅ Temps de filtrage rapide 4 à 7 ms
✅ Compatible Modicon M340 et M580
✅ Diagnostic par LED
✅ Haute densité d’E/S
✅ Produit testé et garanti 1 an

Applications industrielles

Le BMXDDI6402K est particulièrement adapté pour :

• Lignes de production automatisées
• Contrôle de process
• Industrie agroalimentaire
• Industrie chimique
• Traitement des eaux
• Gestion de capteurs industriels
• Supervision industrielle
• Machines spéciales
• Installations à forte densité d’E/S

Grâce à sa robustesse et à sa grande capacité d’acquisition, ce module constitue une solution performante pour les applications industrielles nécessitant de nombreuses entrées numériques.

Contrôle qualité et garantie

Chaque BMXDDI6402K est vérifié avant expédition afin de garantir son bon fonctionnement. De plus, vous bénéficiez d’une garantie de 1 an pour sécuriser votre investissement.
